Линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 В, 0.5 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 904 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 904 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,28 |
| от 87 | 37,16 |
| от 174 | 34,66 |
| от 347 | 32,50 |
| от 693 | 31,04 |
Описание

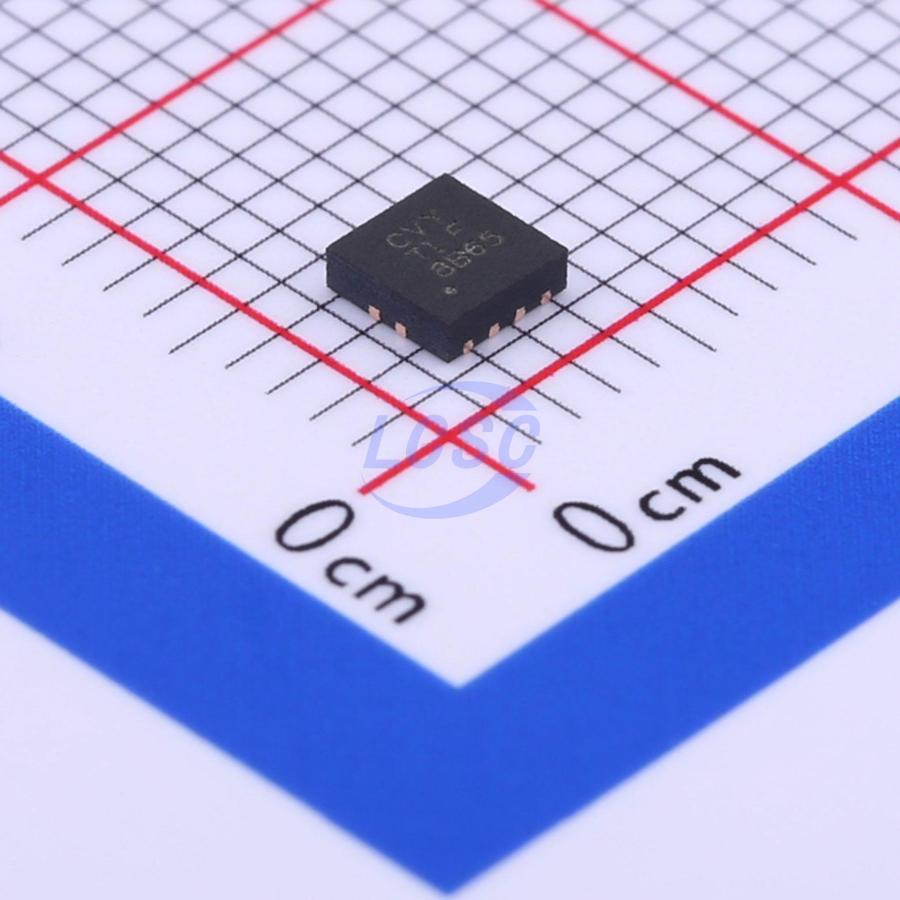

Линейный стабилизатор TPS73533DRBR от Texas Instruments обеспечивает стабильное выходное напряжение 3,3 В при токе до 500 мА. Работает при входном напряжении от 2,7 до 6,5 В и потребляет всего 45 мкА в покое. Выполнен в компактном корпусе SON-8 (3×3 мм) и рассчитан на температуру от -40 до 125 °C. Применяется в портативной и промышленной электронике, где важны низкое энергопотребление и малые габариты.
Технические характеристики
| PSRR | 68dB at 1kHz |
| Корпус | SON-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Вывод включения | Да |
| Описание | Positive voltage linear regulator, low dropout, fixed 3.3V output, 500mA |
| Артикул | TPS73533DRBR |
| Выходной шум | 13.2μV RMS |
| Время запуска | 45μs |
| Корпус | SON8 |
| Вых. напряжение | 3.3V |
| Выходной конденсатор | 2.2μF ceramic |
| Overall accuracy | 2% (Vout > 2.2V) |
| Макс. вх. напр. | 6.5V |
| Мин. входное напряжение | 2.7V |
| Размер корпуса | 3.00mm × 3.00mm |
| Макс. вых. ток | 500mA |
| Типовое падение напряжения | 280mV at 500mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ток покоя тип. | 45μA |
| Диап. темп. хр. | -65°C to +150°C |
| Описание (англ.) | 3.3 V, 500 mA LDO regulator, 2.7–6.5 V input, 45 µA quiescent current, SON-8 (3×3 mm) |
| Диапазон темп. перехода | -40°C to +125°C |
| Рабочая температура | -40°C ~ 125°C |
