Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 50 мА
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
654 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:654 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,08 |
| от 15 | 44,91 |
| от 30 | 43,27 |
| от 59 | 40,84 |
| от 118 | 37,89 |
Описание

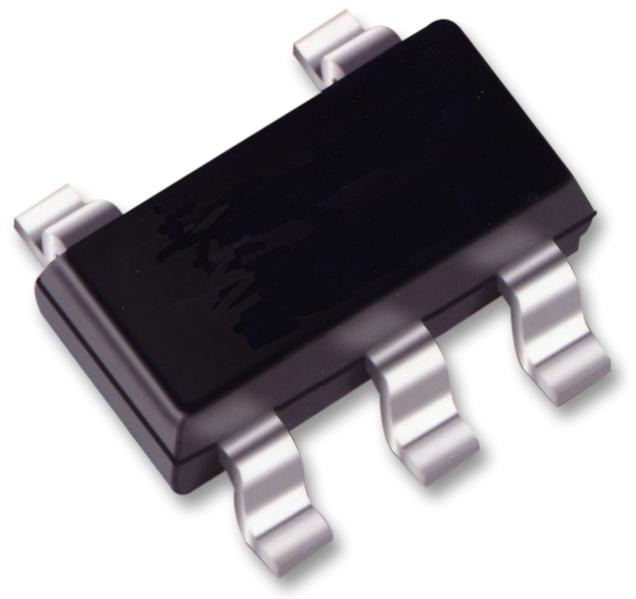

Линейный стабилизатор TPS71550DCKR от Texas Instruments с фиксированным выходным напряжением 5 В и током до 50 мА. Отличается низким падением напряжения (типично 415 мВ) и минимальным собственным потреблением (всего 6 мкА). Выполнен в компактном корпусе SC70-5 для поверхностного монтажа. Подходит для маломощных узлов в портативной и промышленной электронике.
Технические характеристики
| Тип | Linear regulator, low-dropout, positive polarity |
| Package | SC70 |
| Корпус | SC70-5 |
| Особенности | low dropout, low quiescent current, stable with any capacitor ≥0.47μF, overcurrent protection |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Тип выхода | fixed |
| Артикул | TPS71550DCKR |
| Msl peak temp | 260C |
| Esd rating cdm | ±500V |
| Рейтинг ЭСР HBM | ±2000V |
| Вых. напряжение | 5V |
| Материал | CU NIPDAU | CU NIPDAUAG |
| Макс. ток ограничения | 200mA |
| Мин. ток ограничения | 55mA |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 2.5V |
| Размер корпуса | 2.00mm × 1.25mm |
| Макс. вых. ток | 50mA |
| Макс. ток покоя | 6μA (over temp) |
| Типовое падение напряжения | 415mV at 50mA |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Допуск вых. напр. | ±2% (typical) |
| Ток покоя тип. | 3.2μA |
| Stability capacitance min | 0.47μF |
| Диап. темп. хр. | -65°C to 150°C |
| Кол-во контактов | 5 |
| Рабочая температура | -40 to 125 °C |
| Thermal resistance junction to ambient typical | 250°C/W (SC70) |
