Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.25 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 147,69 |
| от 15 | 138,03 |
| от 29 | 130,17 |
| от 57 | 124,30 |
| от 113 | 119,93 |
Описание

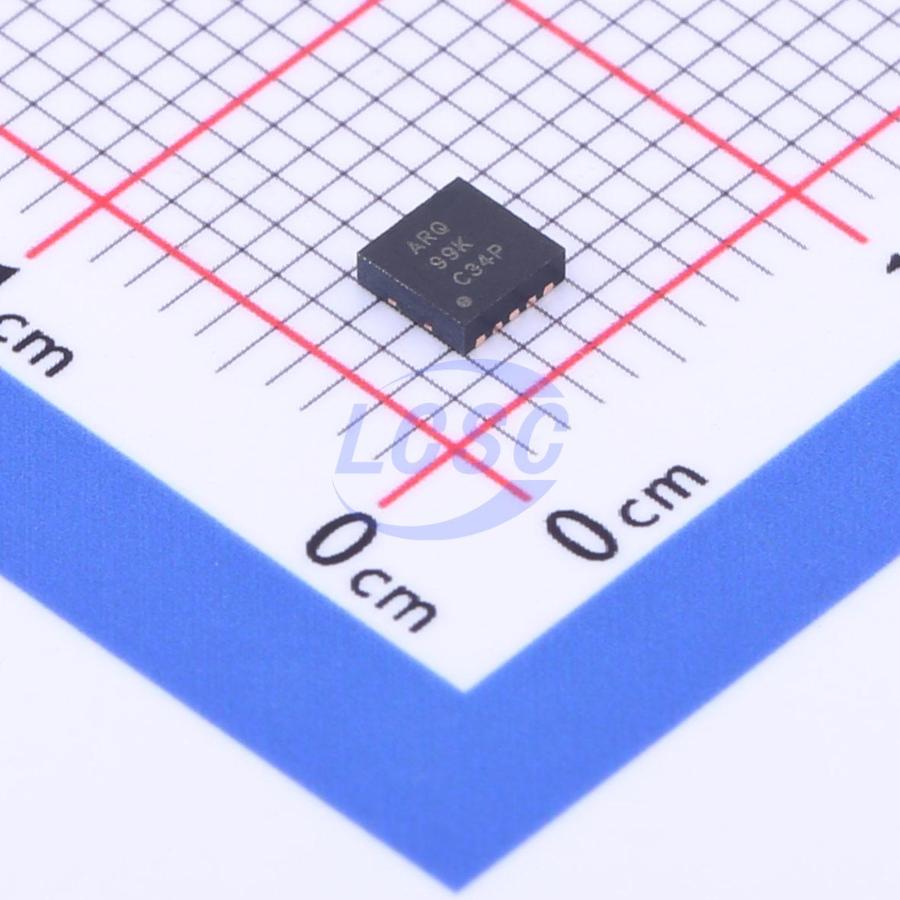

Texas Instruments выпускает регулируемый LDO-стабилизатор положительной полярности на 0,25 А. Микросхема выполнена в компактном корпусе VSON10 (3x3 мм) и поддерживает рабочий диапазон температур от -40°C до +125°C. Подходит для применения в промышленной автоматике и портативных устройствах.
Технические характеристики
| PSRR | 65dB at 10kHz, 65dB at 100Hz |
| Точность | ±3% (over temp, line, load) |
| Тип монтажа | SMD |
| Enable logic | High ≥1.2V, Low ≤0.4V |
| Выходной шум | 32 µVrms (with 0.01µF NR cap, Vout=2.8V); 11.8×Vout µVrms (BW 10Hz-100kHz) |
| Размер корпуса | 3mm x 3mm x 1mm |
| Тип упаковки | SON-10 (DRC) |
| Корпус | VSON10(3x3) |
| Время запуска | 60ms (with 0.001µF NR cap) |
| Esd rating cdm | 500V |
| Рейтинг ЭСР HBM | 2kV |
| Падение напряжения | 125mV typical (250mA) |
| Рег. линии | 0.05 %/V |
| Рег. нагрузки | 0.8 %/mA |
| Ток отключения | 0.3µA typical |
| Кол-во выходов | 2 |
| Ground pin current | 190µA to 250µA (one enabled), 300µA to 600µA (both enabled) |
| Диап. вх. напр. | 2.7V to 5.5V |
| Output voltage type | Adjustable |
| Output current limit | 400mA to 800mA (typical 600mA) |
| Диап. вых. напр. | 1.2V to 5.5V (Vout max = Vin - dropout) |
| Undervoltage lockout | 2.25V rising, 100mV hysteresis |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output capacitor required | 2.2µF ceramic (minimum) |
| Ток покоя тип. | 300µA (both outputs enabled) |
| Диап. темп. хр. | -65°C to +150°C |
| Output current per channel | 250mA |
| Диап. раб. темп. | -40°C to +125°C (junction) |
| Темп. тепловой защиты | 160°C (rising), 140°C (falling) |
| Описание (англ.) | REG LDO ADJ 0.25A 10SON |
| Термосопротивление кристалл-плата | 17.8 °C/W |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 49.6 °C/W |
| Thermal resistance junction to case top | 70.0 °C/W |
| Thermal resistance junction to case bottom | 5.2 °C/W |
