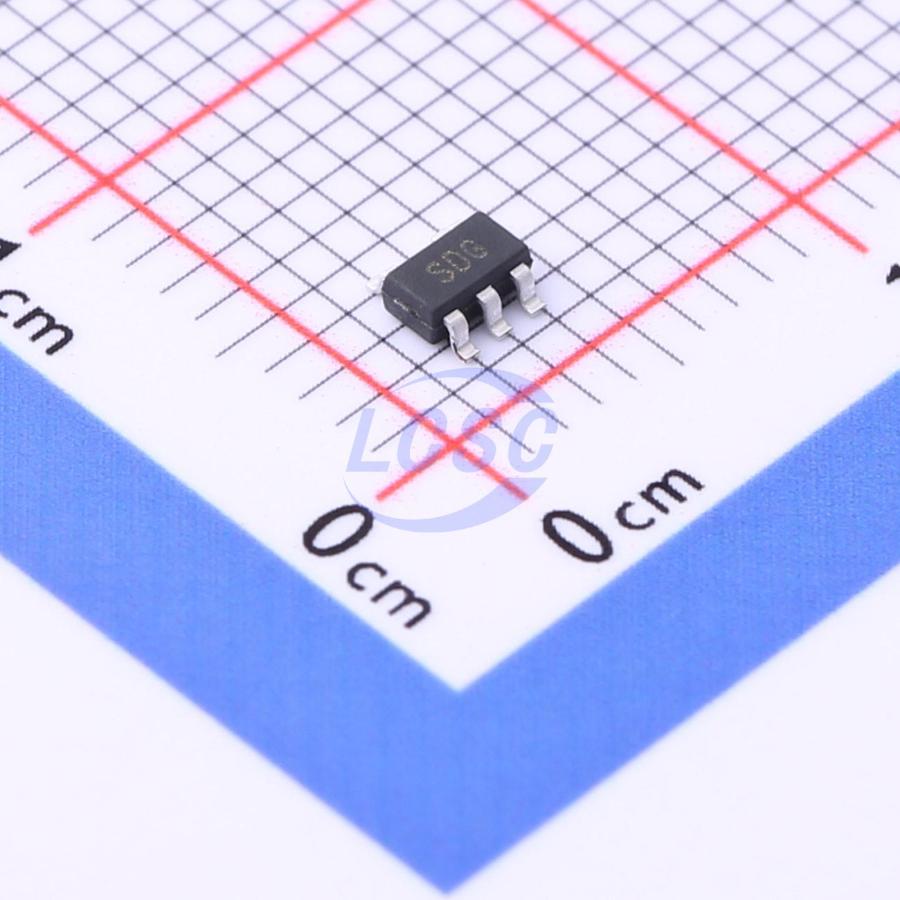

TPS70933DBVR-TP
У поставщика
ПроизводительTECH PUB
КатегорияМикросхемы
У поставщиков
12 758 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:12 758 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,51 |
Описание
TPS70933DBVR-TP — линейный стабилизатор напряжения от TECH PUB. Микросхема обеспечивает фиксированное выходное напряжение 3,3 В и предназначена для питания чувствительных аналоговых и цифровых схем. Отличается низким собственным потреблением и малым падением напряжения, что делает её пригодной для устройств с батарейным питанием. Выпускается в компактном корпусе для поверхностного монтажа.
Технические характеристики
| PSRR | 70dB at 100Hz |
| Корпус | SOT-23-5 |
| Особенности | 2μA Ground Current at no Load, ±2% Output Accuracy, 200mA Output Current, Wide Operating Input Voltage Range: 2V to 36V, Dropout Voltage: 0.65V at 100mA (VOUT=5V), Stable with Ceramic or Tantalum Capacitor, Current Limit Protection, Over-Temperature Protection, SOT-23-5 Package Available |
| Тип монтажа | SMD |
| Размеры | Width max: 1.70mm; Width min: 1.50mm; Макс. высота: 1.25mm; Height min: 1.05mm; Макс. длина: 3.02mm; Мин. длина: 2.82mm |
| Применение | Portable, Battery Powered Equipment, Low Power Microcontrollers, Laptop, Palmtops and PDAs, Wireless Communication Equipment, Audio/Video Equipment, Car Navigation Systems, Industrial Controls, Weighting Scales, Meters, Home Automation |
| Вых. напряжение | 3.3V |
| Падение напряжения | 0.75V at 100mA (VOUT=3.3V) |
| Входной конденсатор | 1uF |
| Рег. линии | 0.3% |
| Рег. нагрузки | 0.1% |
| Точность выхода | ±2% |
| Выходной конденсатор | Effective capacitance > 1uF |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 2V |
| Макс. вых. ток | 200mA |
| Enable input current | 10nA typ, 100nA max |
| Enable threshold low | 0.6V |
| Output current limit | 200mA min, 300mA typ |
| Enable threshold high | 2V |
| Ground current no load | 2uA |
| Варианты выходного напряжения | 1.2V, 1.5V, 1.8V, 3.0V, 3.3V, 5.0V, 12V |
| Shutdown ground current | 0.01uA typ, 0.5uA max |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -60°C |
| Макс. темп. перехода | 150°C |
| Гистерезис тепловой защиты | 15°C |
| Темп. тепловой защиты | 160°C |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Тепл. сопр. переход-корпус | 28.5°C/W |
| Термосопротивление переход-среда | 218.1°C/W |
