Регулируемый стабилизатор с низким падением напряжения положительной полярности, 1 А/2 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
300 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:300 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 63 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 548,55 |
| от 5 | 454,37 |
| от 50 | 417,12 |
Описание

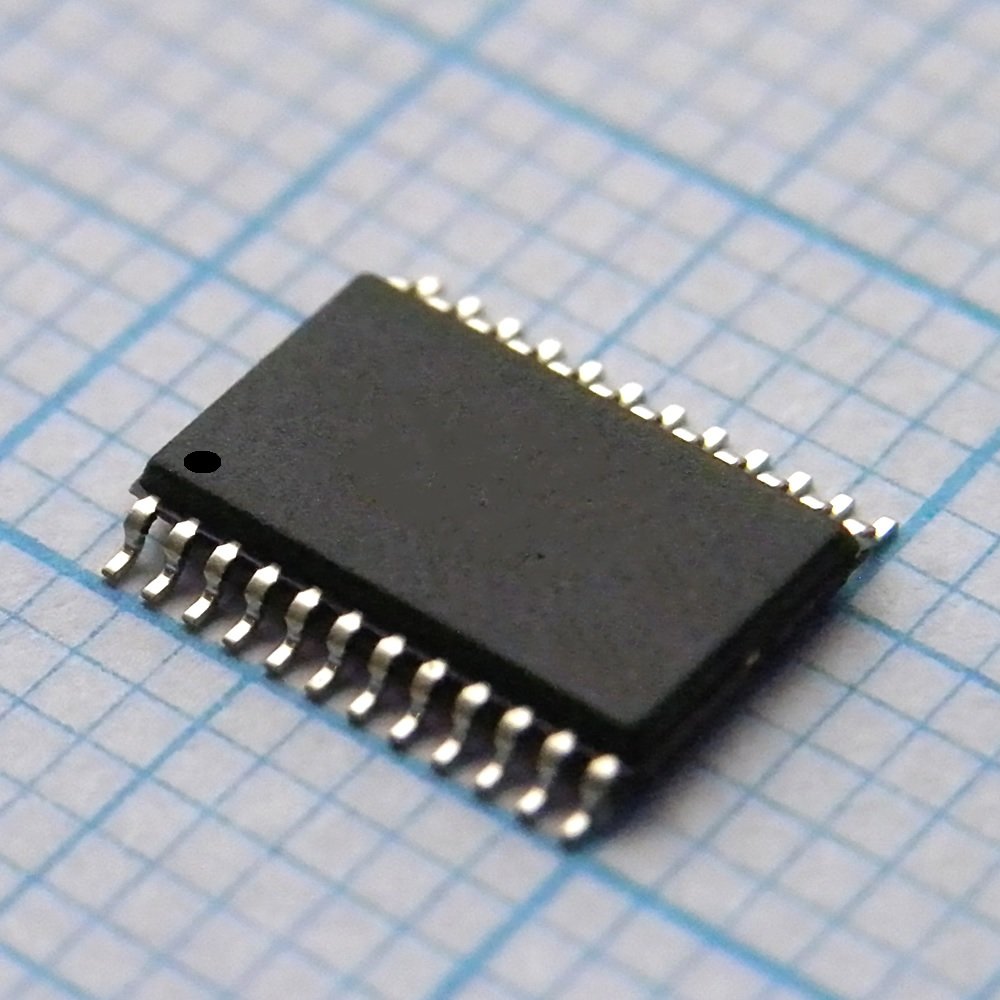

Texas Instruments выпускает регулируемый стабилизатор с низким падением напряжения положительной полярности. Микросхема обеспечивает выходной ток до 1 А и 2 А, работает в диапазоне температур от -40°C до 125°C и поставляется в корпусе HTSSOP24. Подходит для промышленной автоматики и блоков питания.
Технические характеристики
| Корпус | HTSSOP-24 (PWP) |
| Особенности | Dual output, Sequencing (SEQ pin), Enable (EN), Power good (PG1), Reset output (RESET), Manual reset inputs (MR1, MR2), Thermal shutdown protection, Output capacitor discharge |
| Тип монтажа | SMD |
| Кол-во выводов | 24 |
| Описание | Dual-output low dropout voltage regulator with integrated SVS, adjustable output |
| Артикул | TPS70302PWPR |
| Выходной шум | 78mV (typ) without bypass capacitor |
| Корпус | HTSSOP24 |
| Рейтинг ЭСР HBM | 2kV |
| Ток в режиме ожидания | 2mA (typ) |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.7V |
| Ток покоя | 185mA (typ) |
| Output voltage type | Adjustable |
| Power on reset delay | 120ms |
| Undervoltage lockout | 2.5V (typ) |
| Типовое падение напряжения | 160mV (Reg1 at 1A) |
| Точность выходного напряжения | ±2% over load and temperature |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current regulator1 | 1A |
| Output current regulator2 | 2A |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | IC REG LDO ADJ 1A/2A 24HTSSOP |
| Рабочая температура | -40°C ~ 125°C |
