ИС управления питанием TPS65217CRSLT
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
66 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:66 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 362,25 |
| от 10 | 335,36 |
Описание

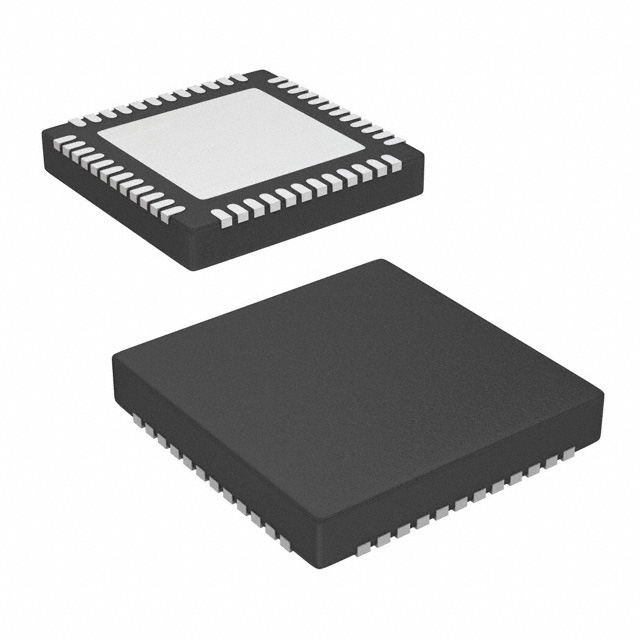

Микросхема управления питанием TPS65217CRSLT от Texas Instruments. Работает при входном напряжении от 2,75 до 5,8 В и обеспечивает стабильное питание для батарейных систем. Выполнена в компактном корпусе VQFN48 (6x6 мм) и рассчитана на температуру от -40 до +105 °C. Применяется в портативной и промышленной электронике с автономным питанием.
Технические характеристики
| Шаг | 0.4mm |
| Корпус | VQFN-48 |
| Тип монтажа | SMD |
| Ldo count | 2 |
| Кол-во выводов | 48 |
| Применение | Sitara AM335x processor power |
| I2c address | 0x24 |
| Charger type | linear |
| Корпус | VQFN48-(6x6) |
| Battery cell type | single-cell Li-ion/Li-polymer |
| Макс. вх. напр. | 20V |
| Load switch count | 2 |
| Wled string count | 2 |
| Размеры упаковки | 6.00mm x 6.00mm |
| Charger current max | 700mA |
| Защита | undervoltage_lockout, battery_fault_comparator, push_button_monitor, hardware_reset, password_protected_i2c |
| Wled boost voltage max | 38V |
| Ldo1 output current max | 100mA |
| Ldo2 output current max | 100mA |
| Ldo3 output current max | 400mA |
| Ldo4 output current max | 400mA |
| Wled current per string | 25mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Step down converter count | 3 |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Battery Powered Systems 4.3V/2.75V to 5.8V/5.5V 48-Pin VQFN EP T/R |
| Power path output current max | 2A |
| Step down switching frequency | 2.25MHz |
| Step down output voltage accuracy | ±2% |
| Step down quiescent current typical | 15µA |
| Рабочая температура | -40°C ~ 105°C |
