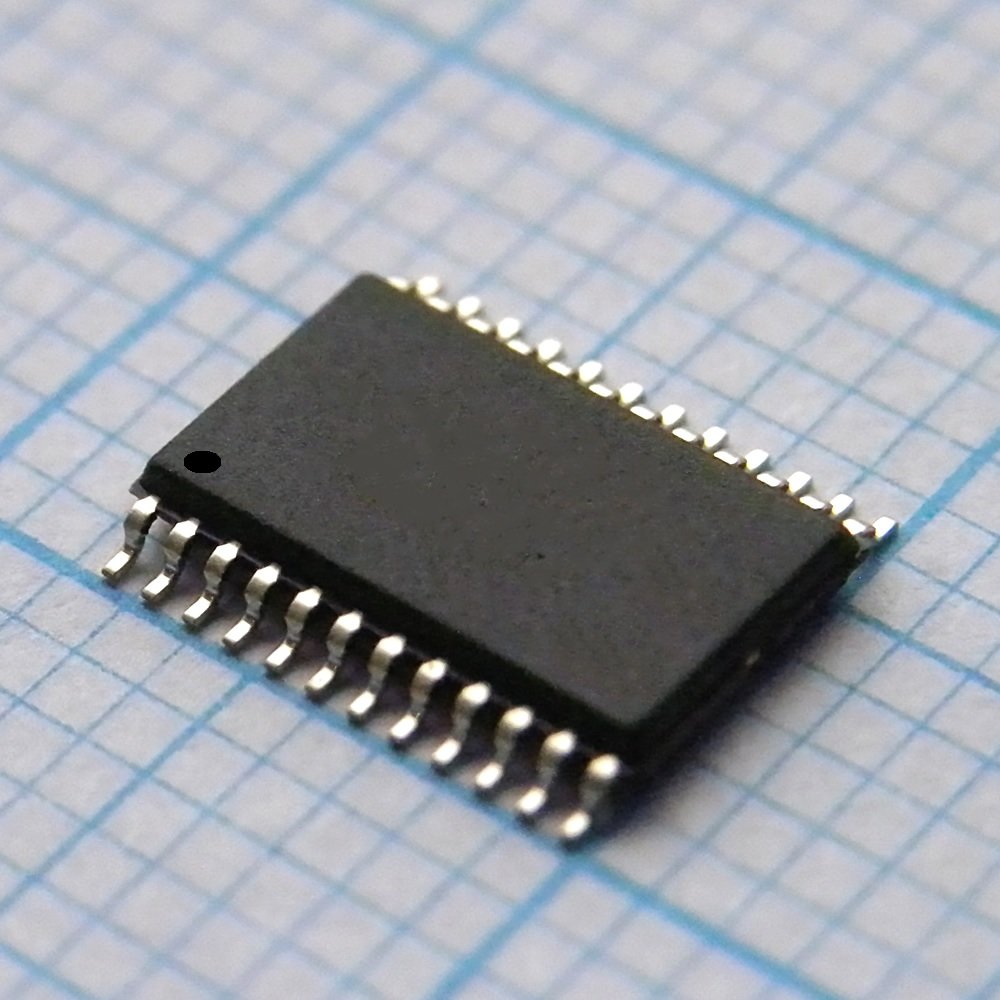

Драйвер LCD выход 2.5В/3.3В/5В 24-Pin HTSSOP EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы дисплеев
У поставщиков
154 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:154 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,28 |
| от 15 | 95,61 |
| от 29 | 93,40 |
| от 57 | 90,31 |
| от 113 | 86,39 |
Описание
Микросхема драйвера LCD от Texas Instruments. Поддерживает выходные напряжения 2.5 В, 3.3 В и 5 В, выпускается в компактном корпусе HTSSOP-24 с термопрокладкой. Рабочий диапазон температур от -40 до +85 °C. Применяется в портативных дисплеях и бытовой электронике.
Технические характеристики
| Esd ratings | HBM 2000V, CDM 500V |
| Vcom buffer | Integrated |
| Package vqfn | VQFN-24 |
| Корпус | HTSSOP24 |
| Тип монтажа | SMD |
| Package htssop | HTSSOP-24 |
| Uvlo threshold | 1.6V |
| Cpi voltage max | 15V |
| Dly1 delay time | Adjustable |
| Dly2 delay time | Adjustable |
| Время мягкого пуска | 4ms |
| Vgh voltage max | 30V |
| Vgl voltage min | -15V |
| Fdl y delay time | Adjustable |
| Тепловая защита | Да |
| Vcom buffer psrr | 60dB |
| Gate drive signal | External isolation MOSFET |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 1.8V |
| Количество выводов корпуса | 24 |
| Опорное напряжение | 1.213V |
| Power on sequencing | Adjustable |
| Частота перекл. | 600kHz |
| Boost converter diode | Schottky |
| Cpi charge pump diode | Schottky |
| Vcom buffer bandwidth | 3MHz |
| Vcom buffer slew rate | 10V/µs |
| Vgh charge pump diode | Schottky |
| Vgl charge pump diode | Schottky |
| Fault detection timing | Adjustable |
| Защита от перенапряжения | Да |
| Package body size vqfn | 4.00mm x 4.00mm |
| Vs regulation accuracy | ±1% |
| Cpi regulation accuracy | ±3% |
| Vgl regulation accuracy | ±3% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Boost converter inductor | 4.7µH to 10µH |
| Макс. темп. перехода | 150°C |
| Package body size htssop | 7.80mm x 4.40mm |
| Vcom buffer output noise | 50µVrms |
| Vgh switch on resistance | 10Ω |
| Cpi charge pump frequency | 600kHz |
| Диап. темп. хр. | -65°C to 150°C |
| Vcom buffer settling time | 1µs |
| Vgl charge pump frequency | 600kHz |
| Main output voltage vs max | 15V |
| Thermal resistance ja vqfn | 34.4°C/W |
| Vcom buffer offset voltage | 10mV |
| Vcom buffer output current | 100mA |
| Vgh gate shaping fall time | Adjustable |
| Диап. раб. темп. | -40°C to 85°C |
| Vcom buffer input capacitor | 1µF |
| Charge pump flying capacitor | 100nF |
| Charge pump output capacitor | 1µF |
| Main output voltage accuracy | <1% |
| Out of regulation protection | Да |
| Thermal resistance ja htssop | 41.6°C/W |
| Vcom buffer output capacitor | 10µF |
| Vcom buffer output discharge | Да |
| Vgh isolation switch current | 100mA |
| Vgh isolation switch voltage | 30V |
| Описание (англ.) | LCD Driver 2.5V/3.3V/5V 24-Pin HTSSOP EP T/R |
| Internal mosfet switch current | 2A |
| Vcom buffer output current max | 100mA |
| Vcom buffer output current min | -100mA |
| Vcom buffer slew rate negative | 10V/µs |
| Vcom buffer slew rate positive | 10V/µs |
| Vcom buffer thermal protection | Да |
| Cpi positive charge pump driver | Regulated |
| Vcom buffer input voltage range | 1.8V to 6V |
| Vgh positive charge pump driver | Regulated |
| Vgl negative charge pump driver | Regulated |
| Boost converter output capacitor | 10µF to 22µF |
| Vcom buffer output current limit | 150mA |
| Vcom buffer output voltage range | 0V to 15V |
| Vcom buffer undervoltage lockout | 1.6V |
| Vcom buffer output discharge time | 1ms |
| Vcom buffer output discharge delay | 10ms |
| Vcom buffer overvoltage protection | Да |
| Vcom buffer output discharge enable | Да |
| Vcom buffer output voltage accuracy | ±1% |
| Vcom buffer output discharge control | CTRL pin |
| Vcom buffer output discharge current | 100mA |
| Vcom buffer output discharge disable | Да |
| Vcom buffer output discharge voltage | 0V |
| Vcom buffer output voltage range max | 15V |
| Vcom buffer output voltage range min | 0V |
| Vcom buffer short circuit protection | Да |
| Рабочая температура | -40В°C ~ 85В°C |
| Vcom buffer output discharge threshold | 0.5V |
| Vcom buffer output discharge hysteresis | 50mV |
| Vcom buffer output discharge resistance | 100Ω |
| Vcom buffer thermal shutdown hysteresis | 20°C |
| Vcom buffer thermal shutdown temperature | 160°C |
| Vcom buffer output discharge control time | 1ms |
| Vcom buffer output discharge control delay | 10ms |
| Vcom buffer output discharge control enable | Да |
| Vcom buffer output discharge control current | 1µA |
| Vcom buffer output discharge control disable | Да |
| Vcom buffer output discharge control voltage | 1.2V |
| Vcom buffer output discharge control threshold | 1.2V |
| Vcom buffer output discharge control hysteresis | 100mV |
| Vcom buffer output discharge control resistance | 100kΩ |
| Vcom buffer output discharge control capacitance | 10nF |
