Драйвер ЖК-дисплея питание 3.3В/5В
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы дисплеев
У поставщиков
151 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:151 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,56 |
| от 14 | 101,82 |
| от 27 | 99,52 |
| от 53 | 96,31 |
| от 106 | 92,22 |
Описание

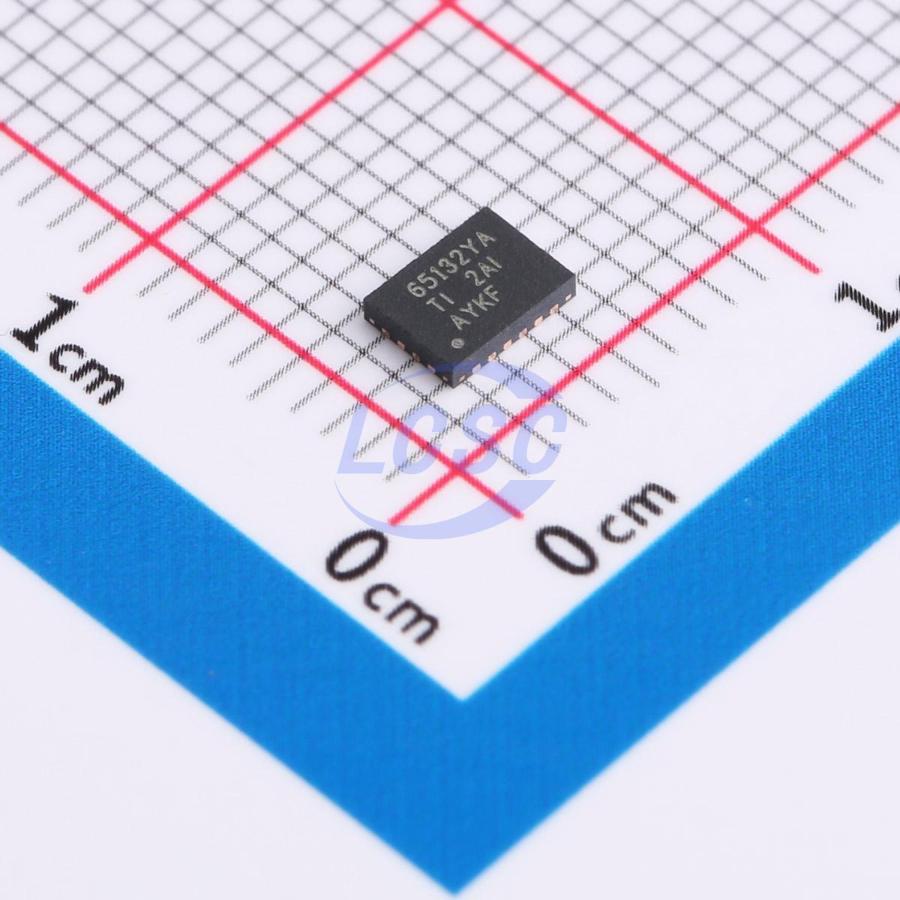

Микросхема драйвера питания ЖК-дисплеев от Texas Instruments. Работает при напряжении 3,3 В или 5 В, выпускается в компактном корпусе WQFN20 (3x4 мм). Подходит для портативных устройств и промышленной автоматики.
Технические характеристики
| Интерфейс | I2C |
| Esd ratings | — |
| Capacitor c1 | 4.7µF |
| Capacitor c2 | 4.7µF |
| Capacitor c3 | 4.7µF |
| Capacitor c4 | 4.7µF |
| Capacitor c5 | 2.2µF |
| Корпус | WQFN20 (3x4) |
| Тип монтажа | SMD |
| Мин. КПД | >85% at IOUT >10mA |
| Inductor value | 4.7µH |
| Efficiency high | >90% at IOUT >40mA |
| Варианты корпуса | 15-Ball CSP, 20-Pin QFN |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 150mA |
| Output voltage step | 0.1V |
| Защита | Under-Voltage Lock-Out, Thermal Protection |
| Частота перекл. | — |
| Thermal information | — |
| Package csp dimensions | 2.11mm x 1.51mm |
| Package qfn dimensions | 4.00mm x 3.00mm |
| Output current option 1 | 80mA |
| Output current option 2 | 150mA |
| Точность выходного напряжения | 1% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | — |
| Output current programmable | 40mA |
| Output voltage negative max | -4V |
| Output voltage negative min | -6V |
| Output voltage positive max | 6V |
| Output voltage positive min | 4V |
| Описание (англ.) | LCD Driver 3.3V/5V 20-Pin WQFN EP T/R |
| Non volatile memory programmable | >1000x |
