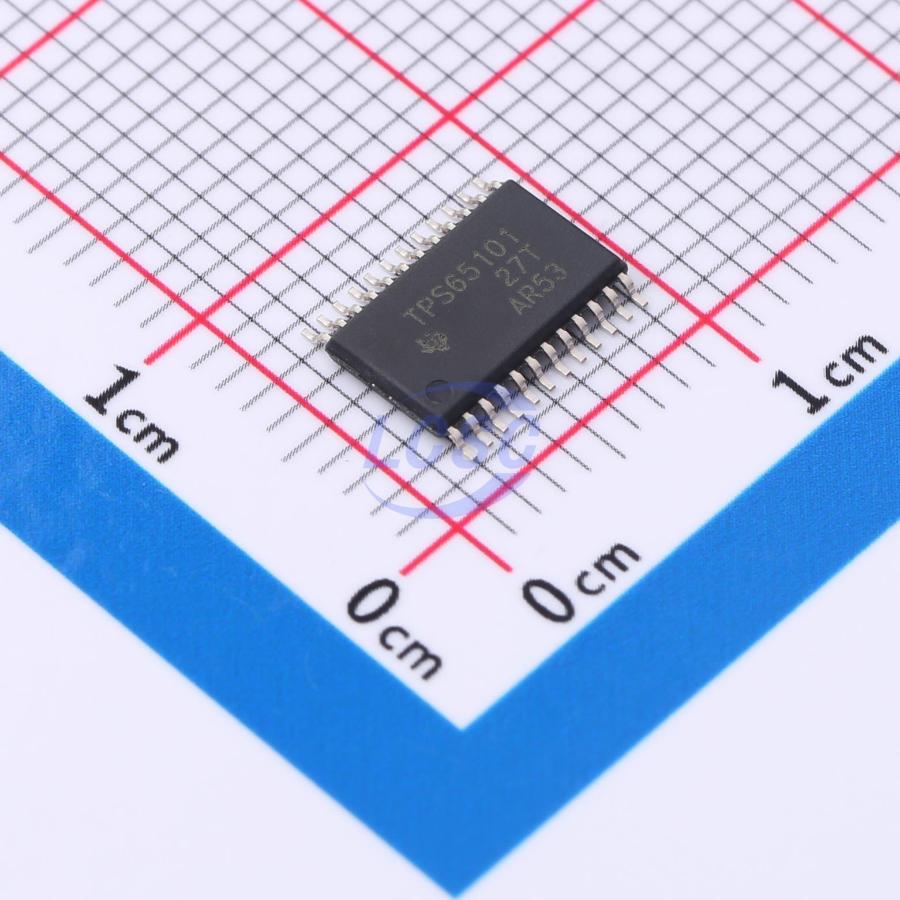

Драйвер LCD 3.3В/5В 24-Pin HTSSOP EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
195 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:195 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 239,17 |
| от 10 | 224,51 |
| от 20 | 212,57 |
| от 39 | 203,69 |
| от 78 | 197,06 |
Описание
Микросхема драйвера LCD от Texas Instruments. Работает при напряжении 3,3 или 5 В, выпускается в компактном корпусе HTSSOP с 24 выводами и теплоотводящей площадкой. Подходит для управления жидкокристаллическими дисплеями в портативной и промышленной электронике.
Технические характеристики
| Особенности | 1.6MHz fixed switching frequency, 3 independent adjustable outputs, Virtual synchronous converter technology, Negative regulated charge pump driver, Positive charge pump converter, Integrated VCOM buffer, Auxiliary 3.3V linear regulator controller, Internal soft start, Internal power-on sequencing, No fault detection (TPS65101 variant), Thermal shutdown |
| Тип монтажа | SMD |
| ESD рейтинг | Limited built-in ESD protection |
| Описание | Triple output LCD supply with linear regulator and VCOM buffer |
| Артикул | TPS65101PWPR |
| Применение | TFT LCD displays for notebooks, TFT LCD displays for monitors, Portable DVD players, Tablet PCs, Car navigation systems, Industrial displays |
| Тип упаковки | HTSSOP-24 PowerPAD |
| Корпус | HTSSOP24 |
| Ток отключения | 1µA to 10µA |
| Макс. вх. напр. | 5.8V |
| Мин. входное напряжение | 2.7V |
| Опорное напряжение | 1.213V |
| Частота перекл. | 1.6MHz |
| Output voltage 1 max | 15V |
| Output voltage 2 max | -12V |
| Output voltage 3 max | 30V |
| Logic enable low level | 0.4V |
| Vcom quiescent current | 750µA to 1300µA |
| Logic enable high level | 1.5V |
| Точность выходного напряжения | <1% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Output current 1 typical | 350mA |
| Output current 2 typical | 20mA |
| Output current 3 typical | 20mA |
| Power dissipation at 25c | 3.3W |
| Power dissipation at 70c | 1.83W |
| Power dissipation at 85c | 1.32W |
| Switch current limit max | 2.6A |
| Switch current limit min | 1.6A |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Quiescent current into vin | 0.7mA to 0.9mA |
| Feedback regulation voltage | 1.146V |
| Switch current limit typical | 2.3A |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | LCD Driver 3.3V/5V 24-Pin HTSSOP EP T/R |
| Undervoltage lockout threshold | 2.2V to 2.4V |
| Linear regulator output voltage | 3.3V |
| Charge pump quiescent current into sup | 1.7mA to 3.9mA |
| Термосопротивление переход-среда | 30.13°C/W |
