Преобразователь постоянного тока понижающий синхронный подстраиваемый 1А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
692 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:692 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,96 |
| от 45 | 43,99 |
| от 89 | 40,73 |
| от 178 | 38,30 |
| от 355 | 36,47 |
Описание

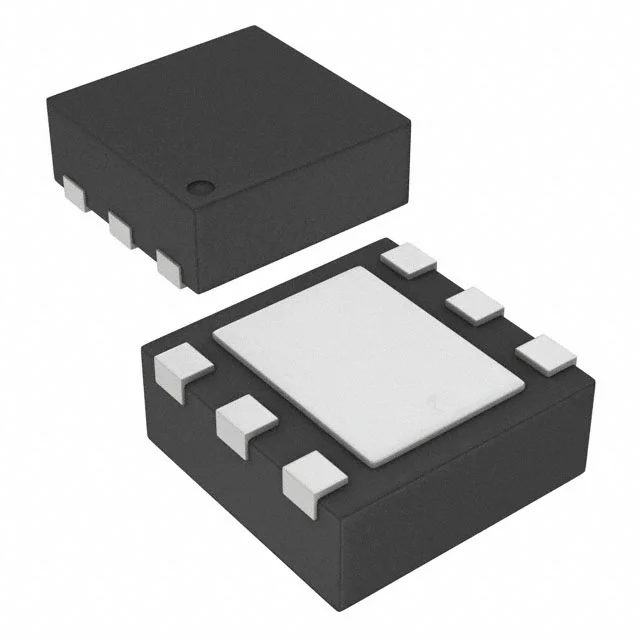

Texas Instruments TPS62590DRVR — синхронный понижающий преобразователь постоянного тока. Микросхема обеспечивает выходной ток до 1 А с регулируемым напряжением, работает в компактном корпусе SON6. Подходит для портативной и бытовой электроники, где важны малые габариты и эффективное энергопотребление.
Технические характеристики
| ESD CDM | ±1000V |
| ЭСР HBM | ±2000V |
| Топология | synchronous step-down |
| Вывод включения | Да |
| Описание | 1-A step-down synchronous converter in 2mm x 2mm WSON package |
| Артикул | TPS62590DRVR |
| Режим управления | PWM or PFM/PWM auto (power save mode) |
| Выводы корпуса | 6 |
| Тип упаковки | WSON-6 |
| Корпус | SON6 |
| Тип монтажа | SMD |
| Макс. коэффициент заполнения | 100% |
| Power save mode | Да |
| Inductor typical | 2.2μH |
| Ток отключения | <1μA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 1A |
| Размеры упаковки | 2mm x 2mm x 0.8mm |
| Частота перекл. | 2.25MHz |
| Диап. вых. напр. | 0.75V to VIN |
| Input capacitor typical | 10μF |
| Точность выходного напряжения | ±2.5% (PWM mode) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output capacitor typical | 10μF |
| Регулируемое вых. напр. | Да |
| Ток покоя тип. | 15μA |
| Диап. темп. хр. | -65°C to 150°C |
| Synchronous rectification | Да |
| Диап. раб. темп. | -40°C to 125°C (junction) |
| Описание (англ.) | IC REG BUCK SYNC ADJ 1A 6SON |
| Рабочая температура | -40В°C ~ 85В°C |
