Преобразователь постоянного тока понижающий синхронный 1.2В
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
257 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:257 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 75,23 |
| от 10 | 73,65 |
| от 20 | 71,45 |
| от 39 | 68,11 |
| от 78 | 63,62 |
Описание

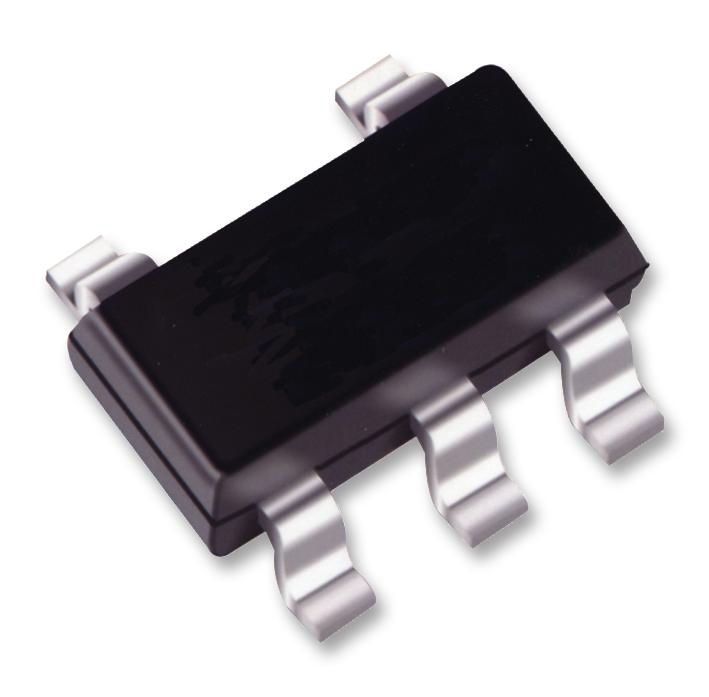

Texas Instruments TPS62207DBVT — синхронный понижающий преобразователь постоянного тока с фиксированным выходным напряжением 1,2 В. Микросхема выполнена в компактном корпусе SOT-23-5 и рассчитана на работу в диапазоне температур от -40 до +85 °C. Подходит для питания низковольтных цепей в портативной и встраиваемой электронике.
Технические характеристики
| Pin en | 3 |
| Pin fb | 4 |
| Pin sw | 5 |
| ESD CDM | ±500V |
| ЭСР HBM | ±2000V |
| Корпус | SOT-23 (5-pin) |
| Pin gnd | 2 |
| Pin vin | 1 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Soft start | Да |
| Описание | High-Efficiency, SOT23 Step-Down, DC-DC Converter |
| Артикул | TPS62207DBVT |
| Код упаковки | DBV |
| Макс. коэффициент заполнения | 100% |
| Макс. КПД | 95% |
| Power save mode | Да |
| Adjustable output | Да |
| Body size nominal | 2.90mm x 1.60mm |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 300mA |
| Макс. выходное напряжение | 6V |
| Мин. вых. напряжение | 0.7V |
| Частота перекл. | 1MHz |
| Fixed output options | Да |
| Output voltage fixed | 1.2V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Pin voltage absolute max | VCC + 0.3V |
| Pin voltage absolute min | -0.3V |
| External inductor typical | 10µH |
| Ток покоя тип. | 15µA |
| Synchronous rectification | Да |
| Абс. макс. напряжение питания | 7.0V |
| Описание (англ.) | IC REG BUCK SYNC 1.2V SOT23-5 |
| External input capacitor typical | 10µF |
| External output capacitor typical | 4.7µF |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40В°C ~ 85В°C |
