Преобразователь постоянного тока понижающий синхронный подстраиваемый 0.3А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
444 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:444 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,39 |
| от 45 | 43,47 |
| от 89 | 40,25 |
| от 178 | 37,84 |
| от 355 | 36,03 |
Описание

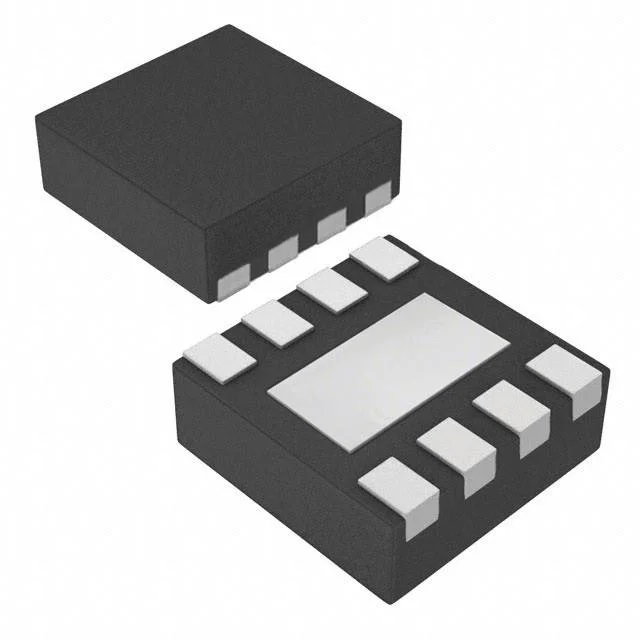

Texas Instruments TPS62125DSGR — синхронный понижающий преобразователь постоянного тока. Работает от 3 до 17 В на входе, выдаёт регулируемое напряжение от 1,2 до 10 В при токе до 0,3 А. Выполнен в компактном корпусе WSON-8 (2x2 мм) с рабочим диапазоном температур от -40 до +85 °C. Подходит для питания датчиков и маломощных узлов в промышленной автоматике и портативных устройствах.
Технические характеристики
| Выводы корпуса | 8 |
| Тип упаковки | WSON |
| Корпус | WSON-8 (2x2) |
| Тип монтажа | SMD |
| Control scheme | DCS-Control |
| Макс. коэффициент заполнения | 100% |
| Тип. КПД | see graph |
| Output discharge | Да |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 3V |
| Макс. вых. ток | 300mA |
| Макс. выходное напряжение | 10V |
| Мин. вых. напряжение | 1.2V |
| Размеры упаковки | 2mm x 2mm |
| Enable threshold typ | 1.2V |
| Power good indicator | open drain |
| Shutdown current typ | 350nA |
| Ток покоя тип. | 13µA |
| Typical inductor value | 15µH |
| Макс. частота переключения | 1MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable hysteresis adjustable | Да |
| Описание (англ.) | DC-DC 3V to 17V Synchronous Step Down Single-Out 1.2V to 10V 0.3A 8-Pin WSON EP T/R |
| Typical input capacitor value | 10µF |
| Typical output capacitor value | 10µF |
| Рабочая температура | -40В°C ~ 85В°C |
