Преобразователь постоянного тока понижающий синхронный подстраиваемый 1.6А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,34 |
| от 81 | 85,80 |
| от 161 | 82,10 |
| от 322 | 78,83 |
| от 644 | 76,64 |
Описание

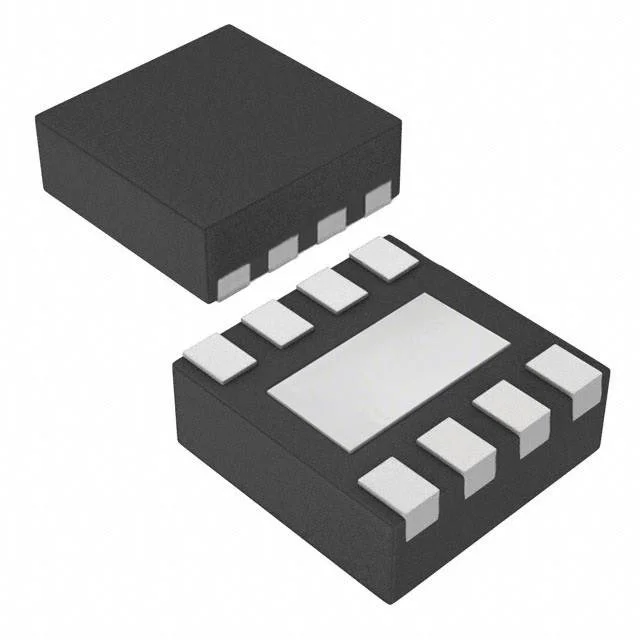

Texas Instruments TPS62060DSGR — синхронный понижающий преобразователь постоянного тока с регулируемым выходным напряжением. Микросхема рассчитана на выходной ток до 1.6 А и работает в компактном корпусе WSON-8 (2x2 мм). Подходит для использования в портативной и промышленной электронике, где важны высокая эффективность и малые габариты.
Технические характеристики
| Тип | Step-down (buck) DC-DC converter |
| Корпус | WSON-8 |
| Особенности | PowerSave mode, 3-MHz fixed PWM mode, Output discharge, Voltage positioning, Clock dithering, Supports 1mm height solutions |
| Тип монтажа | SMD |
| Powerpad | Yes (must be soldered to GND) |
| Топология | Synchronous step-down |
| Кол-во выводов | 8 |
| Артикул | TPS62060DSGR |
| Применение | Point of Load (POL), Notebooks, Pocket PCs, Portable Media Players, DSP Supplies |
| Размер корпуса | 2mm × 2mm × 0.75mm |
| Корпус | WSON-8 (2x2) |
| Макс. коэффициент заполнения | 100% |
| Макс. КПД | 97% |
| Fixed pwm mode | Yes (by MODE pin high) |
| Вых. напряжение | Adjustable (0.8V to VIN) |
| Clock dithering | Да |
| Power save mode | Yes (auto PFM/PWM) |
| Inductor typical | 1µH |
| Ток отключения | <1µA |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.7V |
| Ток покоя | 18µA |
| Макс. вых. ток | 1.6A |
| Частота перекл. | 3MHz |
| Voltage positioning | Да |
| Input capacitor typical | 10µF |
| Точность выходного напряжения | ±1.5% (PWM mode) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Output capacitor typical | 10µF |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output discharge function | Да |
| Описание (англ.) | REG BUCK SYNC ADJ 1.6A 8WSON |
| Рабочая температура | -40°C ~ 85°C |
| Термосопротивление переход-среда | не указано |
