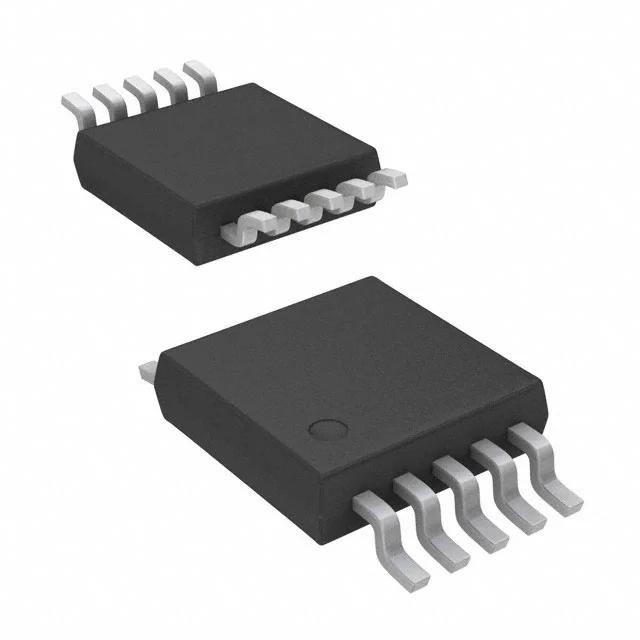

Импульсный стабилизатор напряжения регулируемый TPS62000DGSR / VSSOP-10
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
254 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:254 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 106,79 |
| от 7 | 104,81 |
| от 14 | 102,13 |
| от 27 | 98,03 |
| от 54 | 92,08 |
Описание
Импульсный стабилизатор напряжения TPS62000DGSR от Texas Instruments выполнен в компактном корпусе VSSOP-10. Это регулируемый понижающий преобразователь, предназначенный для эффективного питания портативных и маломощных устройств. Микросхема отличается высоким КПД и низким потреблением в режиме ожидания, что делает её оптимальным решением для батарейной техники.
Технические характеристики
| W | 12.0 mm |
| A0 | 5.3 mm |
| B0 | 3.4 mm |
| K0 | 1.4 mm |
| P1 | 8.0 mm |
| Spq | 2500 |
| Pins | 10 |
| Контактов | L: 9; EN: 8; FB: 5; FC: 2; PG: 4; GND: 3; VIN: 1; ILIM: 6; PGND: 10; SYNC: 7 |
| Тип | DC-DC Step-Down Converter |
| Width | 367.0 mm |
| Height | 38.0 mm |
| Length | 367.0 mm |
| Package | VSSOP |
| Корпус | VSSOP-10 |
| Особенности | Synchronous rectification, Power Save Mode (PFM/PWM), Low-noise antiringing switch, Internal soft-start, Power-good output (open-drain), Enable pin, Synchronization to external clock, Pin-programmable current limit, 100% maximum duty cycle for low dropout |
| Тип монтажа | SMD |
| Компонент | TPS62000DGSR |
| Reel width | 12.4 mm |
| Применение | Low-power CPUs and DSPs, Cellular phones, Organizers, PDAs, handheld PCs, MP3 portable audio players, Digital cameras, USB-based DSL modems, Network interface cards |
| Корпус | VSSOP10 |
| Pin1 quadrant | Q1 |
| Reel diameter | 330.0 mm |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2V |
| Размер корпуса | 3.00mm × 3.00mm |
| Типовой КПД | 95% |
| Макс. вых. ток | 600mA |
| Макс. выходное напряжение | VIN |
| Мин. вых. напряжение | 0.8V |
| Output voltage type | Adjustable |
| Частота перекл. | 1MHz (max, synchronizable) |
| Макс. ток отключения | 1µA |
| Current limit options | 600mA (ILIM=GND) or 1200mA (ILIM=VIN) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 50µA |
| Описание (англ.) | REG BCK SYNC ADJ 0.6A 10-MSOP |
| Рабочая температура | -40В°C ~ 85В°C |
