DC-DC преобразователь повышающий подстраиваемый 1.5А 8WSON
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
6 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,68 |
| от 12 | 65,19 |
| от 23 | 63,12 |
| от 45 | 59,98 |
| от 89 | 55,90 |
Описание

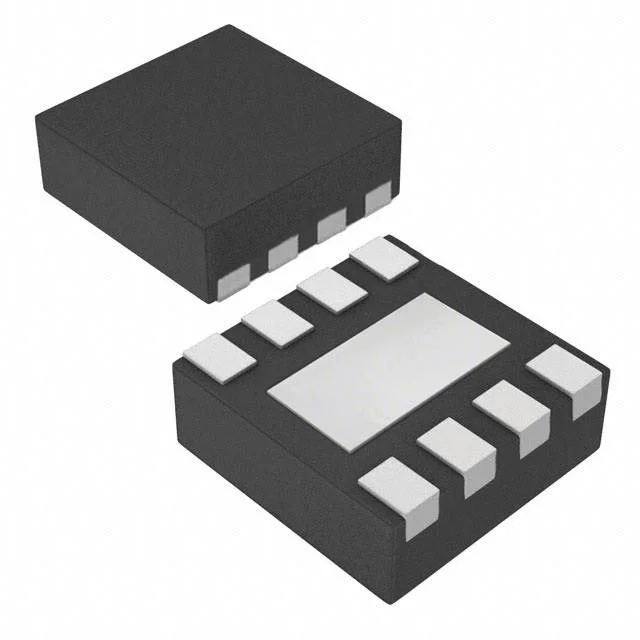

Микросхема TPS61252DSGR от Texas Instruments — это повышающий DC-DC преобразователь с регулируемым выходным напряжением. Работает при токе до 1.5 А, помещается в компактный корпус WSON-8 (2x2 мм) и рассчитана на температуры от -40 до +85 °C. Подходит для портативной электроники и устройств с батарейным питанием.
Технические характеристики
| Тип | boost converter |
| Корпус | WSON-8 |
| Особенности | resistor programmable input current limit, power good, load disconnect, reverse current protection, short circuit protection, 100% duty-cycle mode when VIN > VOUT, skip mode (PFM) at light load |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Размер корпуса | 2.00mm x 2.00mm |
| Корпус | WSON-8 (2x2) |
| Макс. вх. напр. | 6.0V |
| Мин. входное напряжение | 2.3V |
| Ток покоя | 30μA |
| Типовой КПД | 92% |
| Макс. выходное напряжение | 6.5V |
| Частота перекл. | 3.25MHz |
| Input current limit max | 1500mA |
| Input current limit min | 100mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max voltage pins | 7V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Регулируемое вых. напр. | Да |
| Recommended input voltage | 2.3V to 6.0V |
| Input current limit accuracy | ±20% at 500mA |
| Typical application inductor | 1μH |
| Описание (англ.) | BOOST CONV ADJ 1.5A 8WSON |
| Typical application input capacitor | 10μF |
| Typical application output capacitor | 22μF |
| Рабочая температура | -40В°C ~ 85В°C |
