LED драйвер 9В/12В/15В/18В/24В
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
89 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:89 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,80 |
| от 9 | 85,10 |
| от 17 | 82,74 |
| от 33 | 79,17 |
| от 65 | 74,16 |
Описание

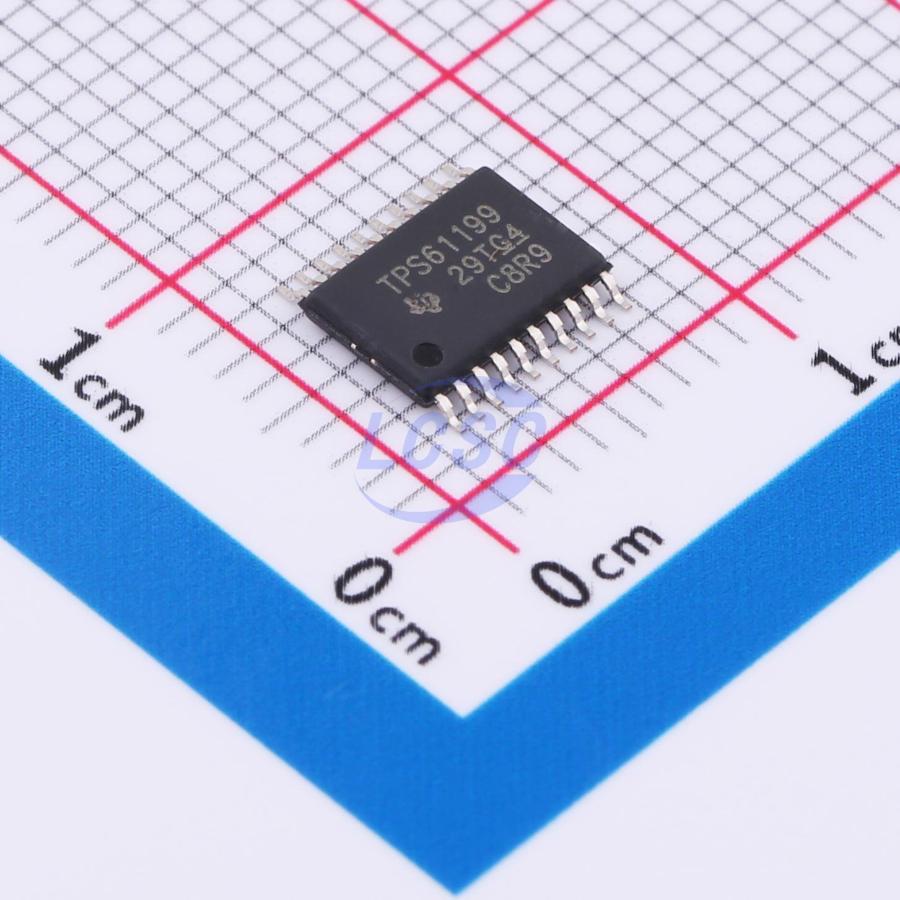

Texas Instruments LED драйвер TPS61199PWPR в корпусе HTSSOP20. Поддерживает входное напряжение 9, 12, 15, 18 и 24 В, работает в диапазоне температур от -40°C до +85°C. Подходит для светодиодного освещения и промышленной автоматики.
Технические характеристики
| Тип монтажа | SMD |
| Led strings | 8 |
| Enable logic | high enable, low disable |
| Feedback pin | FBP |
| Тип упаковки | HTSSOP-20 with PowerPAD |
| Корпус | HTSSOP20 |
| Current set pin | ISET |
| Compensation pin | COMP |
| Тепловая защита | Да |
| Current sense pin | ISNS |
| Frequency set pin | FSW |
| Макс. вх. напр. | 30V |
| Мин. входное напряжение | 8V |
| Pwm dimming ratio | 5000:1 |
| Макс. выходное напряжение | 60V |
| Размеры упаковки | 6.50mm x 4.40mm |
| Led open protection | adjustable |
| Led short protection | programmable |
| Защита от перегрузки | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current matching accuracy | 3% |
| Pwm dimming frequency max | 22kHz |
| Диапазон частоты переключения | programmable via resistor, Fs(kHz)=80000/R(kΩ) |
| Led current per string max | 70mA |
| Overvoltage protection pin | OVP |
| Boost switch gate drive pin | GDRV |
| Диап. раб. темп. | not specified in snippet |
| Описание (англ.) | LED DRVR 9V/12V/15V/18V/24V |
| Рабочая температура | -40°C ~ 85°C (TA) |
