LED драйвер 27-сегментный 6-Pin WSON EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 706 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 633 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,58 |
| от 97 | 32,73 |
| от 194 | 30,46 |
| от 388 | 28,50 |
| от 776 | 27,17 |
Склад 12
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 101,43 |
| от 10 | 93,36 |
Описание

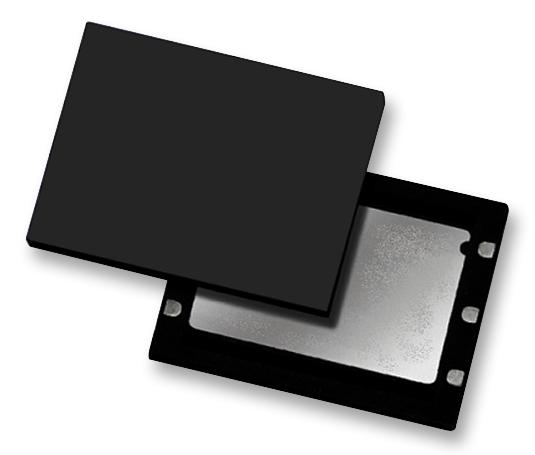

LED-драйвер Texas Instruments TPS61165DRVR в компактном корпусе WSON-6. Поддерживает до 27 сегментов, работает при напряжении до 85°C. Подходит для управления светодиодной подсветкой в промышленной автоматике и бытовой электронике.
Технические характеристики
| Диммирование | one-wire digital and PWM |
| Тип монтажа | SMD |
| Размер корпуса | 2.00mm x 2.00mm x 0.80mm |
| КПД | up to 90% |
| Soft start | built-in |
| Артикул | TPS61165DRVR |
| Package name | 6-Pin WSON with Thermal Pad |
| Тип упаковки | WSON |
| Корпус | WSON-6 |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 3V |
| Опорное напряжение | 200mV |
| Частота перекл. | 1.2MHz |
| Switch current limit | 1.2A |
| Compensation capacitor | 220nF |
| Typical inductor value | 10µH |
| Typical input capacitor | 4.7µF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Typical output capacitor | 1µF |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Switch fet voltage rating | 40V |
| Reference voltage accuracy | 2% |
| Open led protection voltage | 38V (typical) |
| Описание (англ.) | LED Driver 27 Segment 6-Pin WSON EP T/R |
| Typical led current set resistor | 0.57Ω |
| Рабочая температура | -40°C ~ 85°C (TA) |
