Преобразователь постоянного тка синхроный повышающий 12.6В 7A 2.0 x 2.5 мм 11-VQFN-HR -40...+85°С
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
59 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,89 |
| от 36 | 55,19 |
| от 71 | 51,34 |
| от 141 | 48,45 |
| от 282 | 46,30 |
Описание

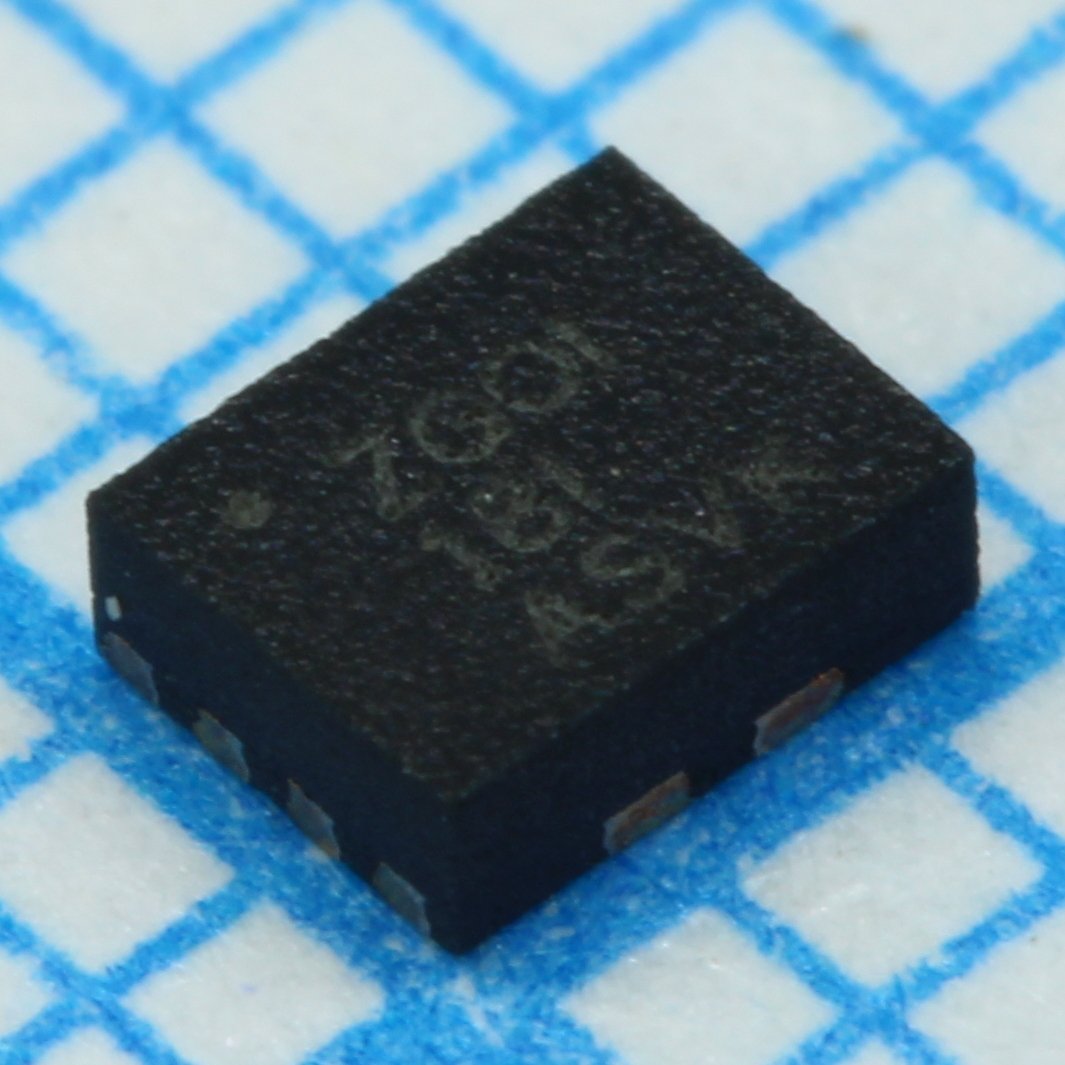

Texas Instruments TPS61089RNRR — синхронный повышающий преобразователь постоянного тока. Микросхема выдаёт до 12,6 В при токе 7 А и работает в компактном корпусе VQFN-HR размером 2,0 x 2,5 мм. Диапазон рабочих температур от -40 до +85 °С. Подходит для портативной и промышленной электроники.
Технические характеристики
| Корпус | VQFN-HR |
| Топология | Synchronous Boost Converter |
| КПД | 90% at VIN=3.3V, VOUT=9V, IOUT=2A |
| Режим управления | Adaptive Constant Off-Time Peak Current Control |
| Выводы корпуса | 11 |
| Размер корпуса | 2.00mm x 2.50mm |
| Корпус | VQFN11-HR |
| Тип монтажа | SMD |
| Время мягкого пуска | 4ms |
| Тепловая защита | Да |
| Макс. вх. напр. | 12V |
| Мин. входное напряжение | 2.7V |
| Макс. выходное напряжение | 12.6V |
| Мин. вых. напряжение | 4.5V |
| Min output capacitor | 1.0µF (on VCC) |
| Main switch resistance | 19mΩ |
| Защита от перенапряжения | 13.2V |
| Peak current limit max | 10A |
| Макс. частота переключения | 2.2MHz |
| Мин. частота переключения | 200kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Integrated power switches | Да |
| Internal regulator output | VCC |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Operation mode light load | PFM (TPS61089) |
| Output current continuous | 7A |
| Switch current continuous | 7A |
| Synchronous rectification | Да |
| Rectifier switch resistance | 27mΩ |
| Описание (англ.) | DC-DC 12.6-V, 7-A Fully-Integrated Synchronous Boost Converters in 2.0-mm x 2.5-mm VQFN Package 11-VQFN-HR -40 to 85 |
| Adjustable peak current limit | Да |
| Adjustable switching frequency | Да |
| Cycle by cycle overcurrent protection | Да |
