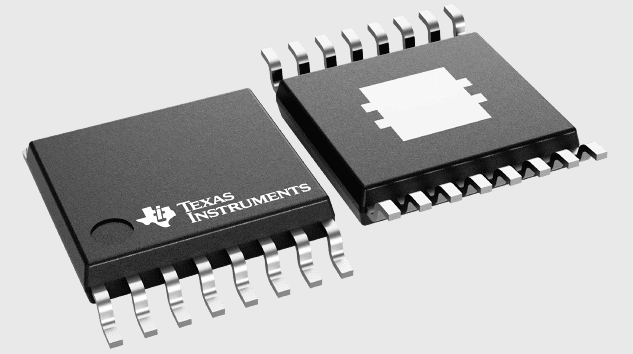

LED драйвер TPS61030PWPR
У поставщика
У поставщиков
2 084 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:2 084 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 72,78 |
| от 56 | 67,72 |
| от 111 | 63,69 |
| от 222 | 60,17 |
| от 443 | 57,79 |
Описание
Повышающий преобразователь TPS61030PWPR от Texas Instruments — синхронный LED-драйвер с КПД до 96% и встроенным ключом на 4 А. Работает от 1,8 до 5,5 В на входе, выдаёт регулируемое напряжение до 5,5 В при токе до 1 А. Корпус TSSOP-16, малый ток покоя 20 мкА и защита от перегрева. Подходит для портативной техники: MP3-плееров, КПК и устройств с питанием от одного Li-Ion или двух щелочных элементов.
Технические характеристики
| Тип | Synchronous Boost Converter |
| Корпус | TSSOP-16 |
| Особенности | Synchronous boost converter, Power Save Mode, Low battery comparator, Low EMI (integrated anti-ringing switch), Load disconnect during shutdown, Over-temperature protection |
| Тип монтажа | SMD |
| КПД | 96% |
| Описание | 96% Efficient Synchronous Boost Converter With 4A Switch |
| Артикул | TPS61030PWPR |
| Применение | Single cell Li-Ion or Li-polymer, Dual cell alkaline, NiCd, NiMH battery operated products, MP-3 Player, PDAs, portable equipment |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.8V |
| Размер корпуса | 5.00mm x 4.40mm |
| Ток покоя | 20µA |
| Типовой КПД | 96% |
| Макс. вых. ток | 1000mA |
| Макс. выходное напряжение | 5.5V |
| Частота перекл. | fixed frequency PWM |
| Switch current limit | 4500mA |
| Варианты выходного напряжения | Adjustable up to 5.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 20µA |
| Typical external components | Inductor: 6.8µH; Входной конденсатор: 10µF; Выходной конденсатор: 2.2µF; Output capacitor optional: 220µF |
