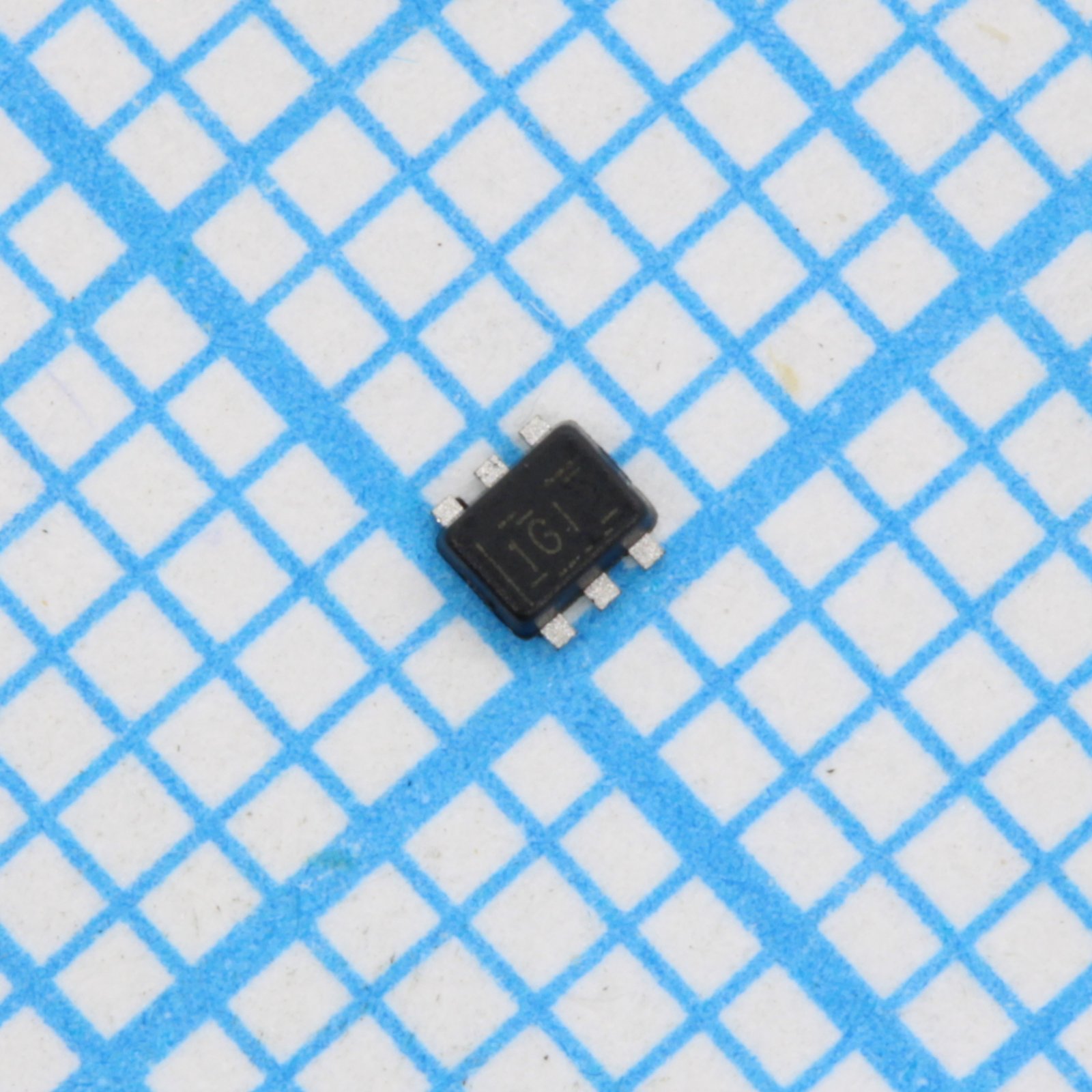

Микросхема TPS61023DRLR
У поставщика
У поставщиков
1 207 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 207 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,91 |
| от 45 | 21,53 |
| от 89 | 20,18 |
| от 177 | 19,09 |
| от 353 | 18,53 |
Описание
Микросхема TPS61023DRLR от Texas Instruments представляет собой высокоэффективный повышающий DC/DC-преобразователь. Она предназначена для приложений с питанием от батарей, обеспечивая стабильное выходное напряжение при низком входном. Компонент отличается малым потреблением в режиме ожидания и компактным исполнением, что делает его подходящим для портативной и носимой электроники.
Технические характеристики
| Тип | boost converter |
| Корпус | SOT563 |
| Особенности | true disconnection during shutdown, auto PFM at light load, pass-through mode when VIN > VOUT |
| Тип монтажа | SMD |
| Размер корпуса | 1.2mm x 1.6mm |
| Кол-во выводов | 6 |
| КПД | 94% at VIN=3.6V, VOUT=5V, IOUT=1.5A |
| Описание | 3.7-A synchronous boost converter with 0.5-V ultra-low input voltage |
| Артикул | TPS61023DRLR |
| Применение | electronic shelf label, video doorbell, remote controller, super capacitor backup |
| Код упаковки | DRL |
| Ток отключения | 0.1µA |
| Тепловая защита | Да |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0.5V |
| Ток покоя | 20µA |
| Макс. выходное напряжение | 5.5V |
| Диап. вых. напр. | 2.2V to 5.5V |
| Start up voltage min | 1.8V |
| Sw spike voltage 1ns | 9V |
| Sw spike voltage 10ns | 8V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Switching frequency low | 0.5MHz (VIN < 1V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Switching frequency high | 1MHz (VIN > 1.5V) |
| Макс. раб. темп. | 150°C (junction) |
| Мин. раб. темп. | -40°C |
| Mosfet low side resistance | 47mΩ |
| Reference voltage accuracy | ±2.5% over -40°C to +125°C |
| Mosfet high side resistance | 68mΩ |
| Valley switch current limit | 3.7A |
| Описание (англ.) | DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 2.2V to 5.5V 1.5A 6-Pin SOT-563 T/R |
| Защита от перенапряжения выхода | 5.7V |
| Absolute max voltage terminals | 7V |
| Защита от КЗ выхода | Да |
