Преобразователь постоянного тока понижающий синхронный подстраиваемый 5А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
9 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 000 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,06 |
| от 147 | 40,95 |
| от 294 | 38,88 |
| от 588 | 37,05 |
| от 1 176 | 35,82 |
Описание

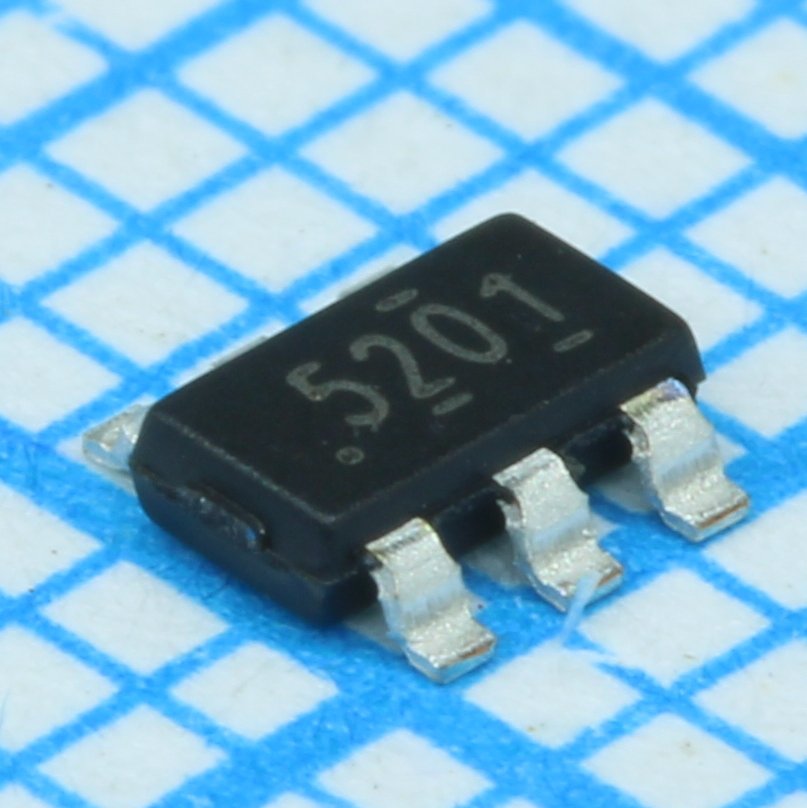

Texas Instruments выпускает синхронный понижающий преобразователь постоянного тока TPS565201DDCR. Микросхема рассчитана на входное напряжение от 4,5 до 17 В и выходной ток до 5 А с регулируемым напряжением от 0,76 до 7 В. Компонент выполнен в компактном корпусе TSOT23-6. Подходит для промышленной автоматики и компактных источников питания.
Технические характеристики
| Режим управления | D-CAP2 |
| Выводы корпуса | 6 |
| Тип упаковки | DDC (SOT-23-like, 6-pin) |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Ток отключения | ≤1µA |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 1.60mm × 2.90mm |
| Макс. вых. ток | 5A |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.76V |
| Защита | Cycle-by-cycle current limit, hiccup-mode overcurrent, non-latch UVP, UVLO, TSD |
| Частота перекл. | 500kHz |
| Enable low threshold | 0.8V |
| Light load operation | Pulse-skipping Eco-mode |
| Enable high threshold | 1.6V |
| Тепловое сопротивление JA | 95.9°C/W |
| Thermal resistance jb | 16.4°C/W |
| Absolute max sw voltage | 19V |
| Absolute max vbst vs sw | 6.5V |
| Low side fet resistance | 16mΩ |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High side fet resistance | 31mΩ |
| Absolute max vbst voltage | 25V |
| Feedback voltage accuracy | 1% |
| Thermal resistance jc top | 35.6°C/W |
| Абс. макс. входное напряжение | 19V |
| Shutdown supply current max | 5µA |
| Shutdown supply current typ | 0.8µA |
| Описание (англ.) | DC-DC 4.5V to 17V Synchronous Step Down Single-Out 0.76V to 7V 5A 6-Pin TSOT-23 T/R |
| Startup from pre biased output | Да |
| Enable pull down resistance max | 400kΩ |
| Enable pull down resistance min | 120kΩ |
| Enable pull down resistance typ | 245kΩ |
| Supply current non switching max | 510µA |
| Supply current non switching typ | 320µA |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
