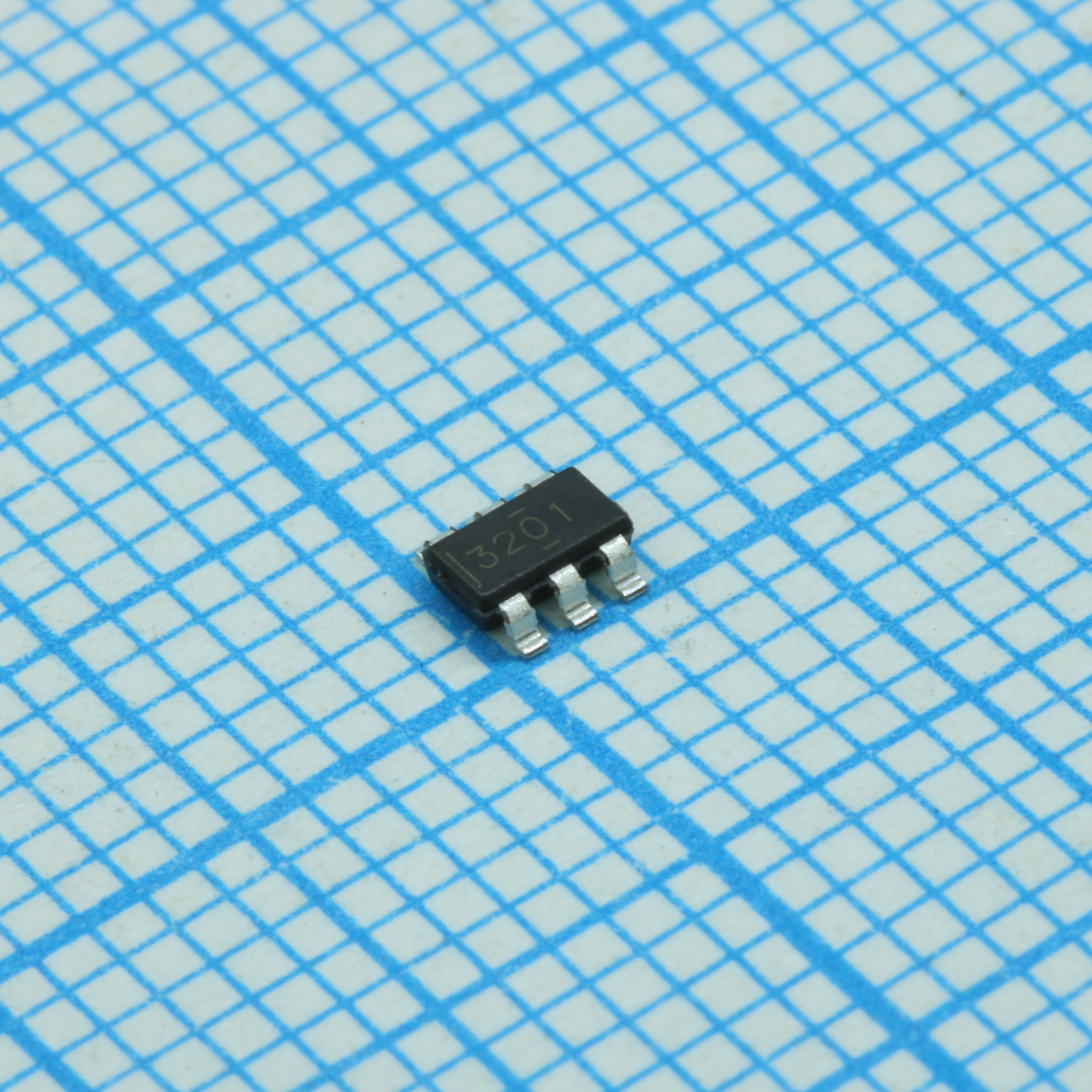

Микросхема TPS563201DDCR
У поставщика
У поставщиков
16 411 шт.
Норм. уп.: 160
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 11,28 |
| от 60 | 10,83 |
| от 120 | 10,53 |
| от 200 | 10,30 |
Цены поставщиков
Склад 2
В наличии:58 шт
Срок поставки: до 2 недель
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 11,28 |
| от 60 | 10,83 |
| от 120 | 10,53 |
| от 200 | 10,30 |
Склад 38
В наличии:10 530 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,51 |
Склад 13
В наличии:5 823 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,50 |
| от 163 | 11,03 |
| от 325 | 9,80 |
| от 649 | 8,87 |
| от 1 298 | 8,19 |
Описание
Микросхема TPS563201DDCR от Texas Instruments представляет собой понижающий DC/DC-преобразователь (Step-Down Converter). Устройство отличается высоким КПД и предназначено для построения компактных и эффективных источников питания. Благодаря встроенным силовым ключам и фиксированной частоте переключения, микросхема обеспечивает стабильное выходное напряжение при минимальном количестве внешних компонентов, что упрощает разработку и снижает стоимость конечного изделия.
Технические характеристики
| ESD CDM | ±1500V |
| ЭСР HBM | ±3000V |
| Корпус | DDC (SOT-23, 6-pin) |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | 3-A synchronous step-down voltage regulator, D-CAP2 mode, pulse-skip mode |
| Артикул | TPS563201DDCR |
| Режим управления | D-CAP2 |
| Производитель | Texas Instruments |
| Корпус | SOT-23-6 |
| Вых. ток | 3A |
| Tsd protection | Non-latch |
| Uvp protection | Non-latch |
| Light load mode | Pulse-skip mode |
| Prebias startup | Да |
| Ток отключения | less than 10µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 1.60mm x 2.90mm |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.76V |
| Частота перекл. | 580kHz |
| Fixed soft start time | 1.0ms |
| Защита от перегрузки | Cycle-by-cycle and hiccup-mode |
| Absolute max en voltage | 19V |
| Absolute max sw voltage | 19V (21V 10ns transient) |
| Absolute max vbst vs sw | 6.5V |
| Low side fet resistance | 57mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max vfb voltage | 6.5V |
| High side fet resistance | 95mΩ |
| Absolute max vbst voltage | 25V (27V 10ns transient) |
| Feedback voltage accuracy | 2% at 25°C |
| Абс. макс. входное напряжение | 19V |
| Operating junction temp max | 125°C |
| Operating junction temp min | -40°C |
| Supply current non switching | 380µA typ, 520µA max |
| Описание (англ.) | DC-DC 4.5V to 17V Synchronous Step Down Single-Out 0.76V to 7V 3A 6-Pin TSOT-23 T/R |
| Thermal resistance junction board | 15.5°C/W |
| Тепловое сопротивление переход-среда | 92.6°C/W |
| Thermal resistance junction case top | 48.5°C/W |
| Thermal characterization junction top | 2.5°C/W |
| Thermal characterization junction board | 15.5°C/W |
