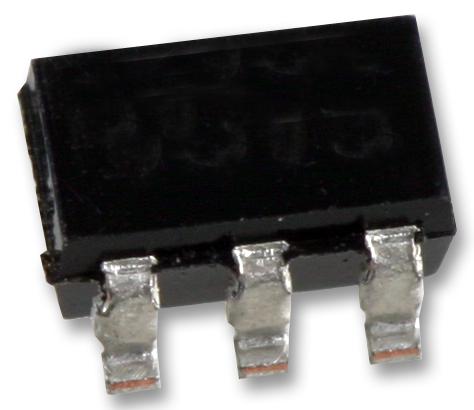

Импульсный стабилизатор напряжения регулируемый TPS563200DDCR / SOT-23-6
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
6 097 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:6 082 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,46 |
| от 91 | 71,70 |
| от 181 | 68,52 |
| от 361 | 65,71 |
| от 721 | 63,83 |
Склад 12
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,84 |
| от 25 | 23,60 |
| от 250 | 23,48 |
Описание
Импульсный стабилизатор напряжения (понижающий преобразователь) от Texas Instruments (TI). Выполнен в компактном корпусе SOT-23-6, что позволяет использовать его в устройствах с ограниченным пространством. Предназначен для построения эффективных источников питания с регулируемым выходным напряжением.
Технические характеристики
| Тип монтажа | SMD |
| Топология | step-down (buck) |
| Режим управления | D-CAP2 |
| Тип упаковки | SOT-23-6 |
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Время мягкого пуска | 1ms |
| Напряжение обратной связи | 0.76V |
| Ток отключения | <10µA |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 1.6mm x 2.9mm |
| Minimum inductance | не указано |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.76V |
| Диап. вх. напр. | 4.5V to 17V |
| Защита | cycle-by-cycle overcurrent limit, hiccup-mode undervoltage protection, non-latch OVP, UVLO, thermal shutdown |
| Частота перекл. | 650kHz |
| Диап. вых. напр. | 0.76V to 7V |
| Maximum output current | 3A |
| Low side fet resistance | 39mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High side fet resistance | 68mΩ |
| Feedback voltage accuracy | ±1% at 25°C |
| Synchronous rectification | Да |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 6-Pin TSOT-23 T/R |
| Output capacitor recommendation | low ESR ceramic or specialty polymer |
| Рабочая температура | -40°C ~ 85°C |
