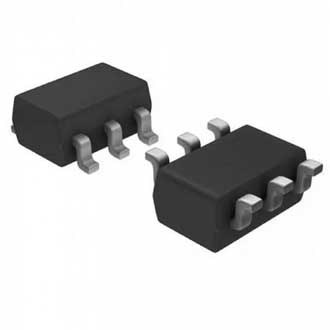

Микросхема TPS563200DDCR
У поставщика
У поставщиков
6 шт.
Норм. уп.: 25
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,84 |
| от 25 | 23,60 |
| от 250 | 23,48 |
Описание
Микросхема TPS563200DDCR от Texas Instruments — это понижающий DC/DC-преобразователь. Работает при входном напряжении до 17 В и обеспечивает ток нагрузки до 3 А. Выполнена в компактном корпусе SOT-23-Thin-6 для поверхностного монтажа. Применяется в промышленной автоматике, бытовой электронике и системах распределенного питания.
Технические характеристики
| Тип | Преобразователь |
| Uvlo | Да |
| Вес | 0.06 |
| В упаковке | REEL, 3000 шт. |
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Описание | 3A synchronous step-down (buck) converter |
| Артикул | TPS563200DDCR |
| Режим управления | D-CAP2 |
| Выводы корпуса | 6 |
| Light load mode | Advanced Eco-mode (pulse-skip) |
| Prebias startup | Да |
| Время мягкого пуска | 1ms |
| Ток отключения | less than 10µA |
| Тепловая защита | Да |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 1.60mm x 2.90mm |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.76V |
| Частота перекл. | 650kHz |
| Защита от перегрузки | cycle-by-cycle overcurrent limit |
| Защита от перенапряжения | non-latch OVP |
| Макс. темп. окр. среды | 85°C |
| Темп. окружающей среды мин. | -40°C |
| Low side fet resistance | 39mΩ |
| Undervoltage protection | hiccup-mode |
| High side fet resistance | 68mΩ |
| Feedback voltage accuracy | 1% at 25°C |
| Диап. темп. хр. | -55°C to 150°C |
| Efficiency typical 5v output | see curve |
| Efficiency typical 1v8 output | see curve |
| Efficiency typical 3v3 output | see curve |
