Преобразователь постоянного тока понижающий синхронный 4...36В 600мА
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 437 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 437 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,01 |
| от 38 | 47,87 |
| от 75 | 44,51 |
| от 149 | 41,96 |
| от 297 | 40,07 |
Описание

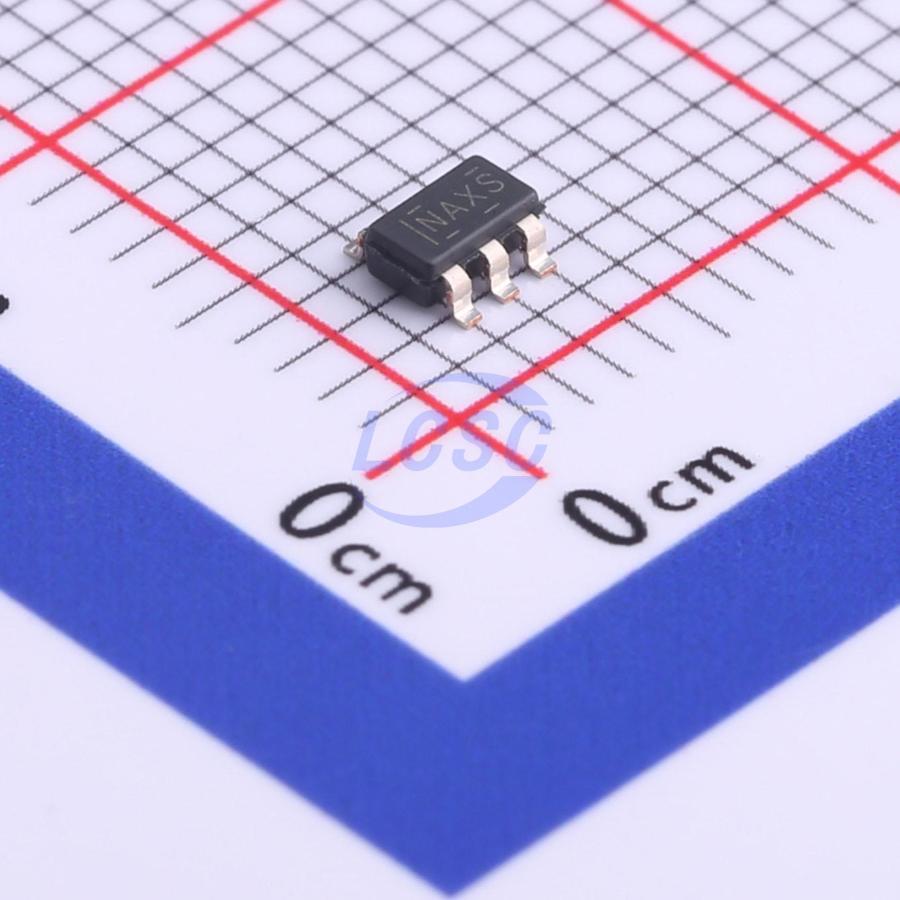

TPS560430XDBVR — понижающий синхронный преобразователь постоянного тока от Texas Instruments. Работает при входном напряжении от 4 до 36 В и обеспечивает выходной ток до 600 мА в компактном корпусе SOT23-6. Подходит для промышленной автоматики и систем питания с широким диапазоном напряжений.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Топология | Synchronous step-down (buck) converter |
| Кол-во выводов | 6 |
| Защита | Cycle-by-cycle current limit, hiccup mode short-circuit protection, thermal shutdown |
| Soft start | Да |
| Режим управления | PFM |
| Корпус | SOT23-6 |
| Вых. ток | 600mA |
| Adjustable uvlo | Via EN pin with external resistor divider |
| Precision enable | Да |
| Frequency options | 1.1MHz / 2.1MHz |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4V |
| Макс. коэффициент заполнения | 98% |
| Bootstrap capacitor | 100nF |
| Диап. вх. напр. | 4V to 36V |
| Output voltage type | Adjustable |
| Частота перекл. | 1.1MHz |
| Internal compensation | Да |
| Package body size nom | 2.90mm × 1.60mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Minimum switching on time | 60ns |
| Pre biased output startup | Да |
| Voltage reference tolerance | ±1.5% over -40°C to 125°C |
| Описание (англ.) | 4-V to 36-V, 600-mA Synchronous Step-Down Converter |
| Integrated synchronous rectification | Да |
| Диапазон темп. перехода | -40°C to 125°C |
