Преобразователь импульсный синхронный понижающий вход 4В...16В 6A опорное напряжение 600мВ ограничение тока -40°С...+125°С 14-VQFN-HR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
65 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,76 |
| от 6 | 142,27 |
| от 11 | 138,89 |
| от 22 | 133,80 |
| от 43 | 126,12 |
Описание

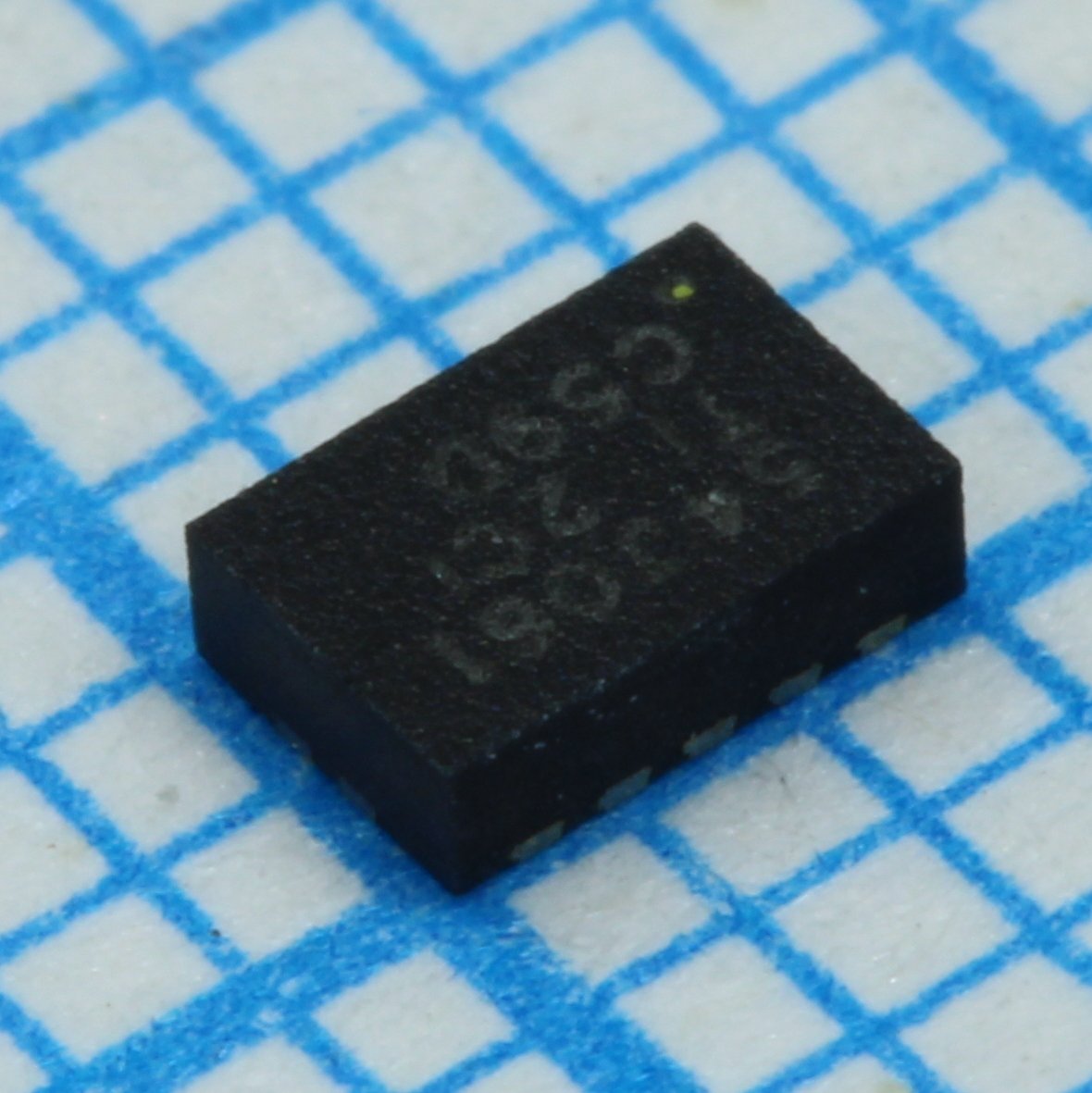

Texas Instruments выпускает синхронный понижающий преобразователь TPS54J061RPGR. Микросхема работает с входным напряжением от 4 до 16 В, выдерживает ток до 6 А и оснащена защитой от перегрузки по току. Корпус VQFN14 рассчитан на температуру от -40 до +125 °С. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Особенности | Integrated MOSFETs, Auto-skipping Eco-mode, Programmable current limit, Internal fixed/external adjustable soft start, Safe pre-biased start-up, Slow output discharge, Open-drain power-good output, Self restarting hiccup mode for OC, UV faults |
| Тип монтажа | SMD |
| Режим управления | D-CAP3 |
| Выводы корпуса | 14 |
| Тип упаковки | QFN (Hotrod) |
| Корпус | VQFN14 |
| Package pitch | 0.5mm |
| Application areas | Server and cloud-computing POLs, Broadband, networking, and optical, Wireless infrastructure, Industrial PC, IP network camera |
| Макс. вх. напр. | 16V |
| Мин. входное напряжение | 4V |
| Опорное напряжение | 600mV |
| Макс. вых. ток | 6A |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0.6V |
| Размеры упаковки | 2.00mm x 3.00mm |
| Switching frequencies | 600kHz, 1100kHz, 2200kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Допуск опор. напр. | ±1% |
| Описание (англ.) | 4-V to 16-V input, 6-A synchronous buck converter, 600-mV reference voltage and hiccup current limit 14-VQFN-HR -40 to 125 |
| Input voltage with external bias max | 16V |
| Input voltage with external bias min | 2.7V |
