Преобразователь постоянного тока понижающий синхронный подстраиваемый 9А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
59 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 240,73 |
| от 10 | 226,04 |
| от 19 | 214,08 |
| от 38 | 205,18 |
| от 76 | 198,56 |
Описание

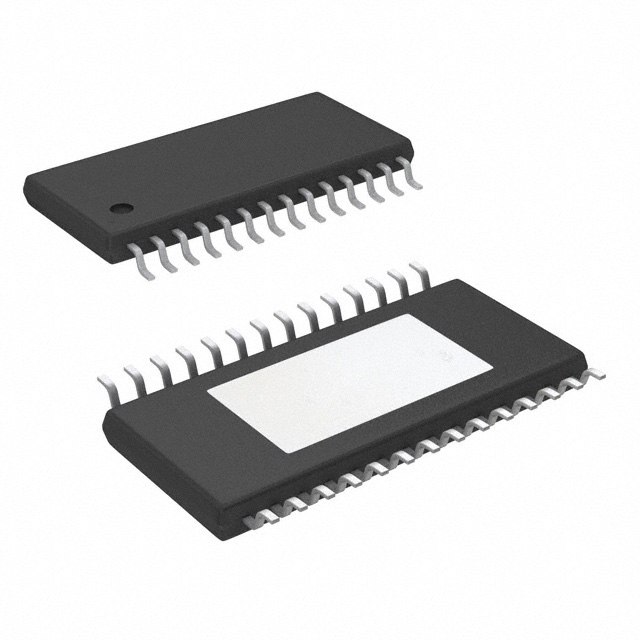

Texas Instruments TPS54910PWPR — синхронный понижающий преобразователь постоянного тока. Микросхема рассчитана на выходной ток до 9 А и напряжение от 0,9 до 2,5 В, выполнена в компактном корпусе HTSSOP-28. Работает в диапазоне температур от -40 до +85 °C. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Выводы корпуса | 28 |
| Тип упаковки | HTSSOP (PWP) PowerPAD |
| Корпус | HTSSOP28 |
| Размеры мм | 6.4mm x 9.7mm |
| Mosfet rds on | 15mΩ |
| Тип монтажа | SMD |
| Рег. линии | 0.07%/V |
| Рег. нагрузки | 0.03%/A |
| Ток отключения | 1mA |
| Макс. вх. напр. | 4V |
| Мин. входное напряжение | 3V |
| Типовой КПД | 95% |
| Макс. вых. ток | 9A |
| Защита | peak current limit, thermal shutdown |
| Uvlo stop threshold | 2.70V to 2.80V |
| Диап. вых. напр. | 0.9V to 2.5V |
| Uvlo start threshold | 2.95V to 3.0V |
| Vbias output voltage | 2.7V to 2.9V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Vbias output current max | 100µA |
| Диап. темп. хр. | -65°C to 150°C |
| Reference voltage accuracy | 0.882V to 0.900V |
| Описание (англ.) | DC-DC 3V to 4V Synchronous Step Down Single-Out 0.9V to 2.5V 9A 28-Pin HTSSOP EP T/R |
| Quiescent current typical 350khz | 9.8mA |
| Quiescent current typical 550khz | 14mA |
| Switching frequency fixed options | 350kHz, 550kHz |
| Operating temperature range junction | -40°C to 125°C |
| Switching frequency adjustable range | 280kHz to 700kHz |
| Рабочая температура | -40В°C ~ 85В°C |
| Thermal resistance junction to ambient with solder | 14.4°C/W |
| Thermal resistance junction to ambient without solder | 27.9°C/W |
