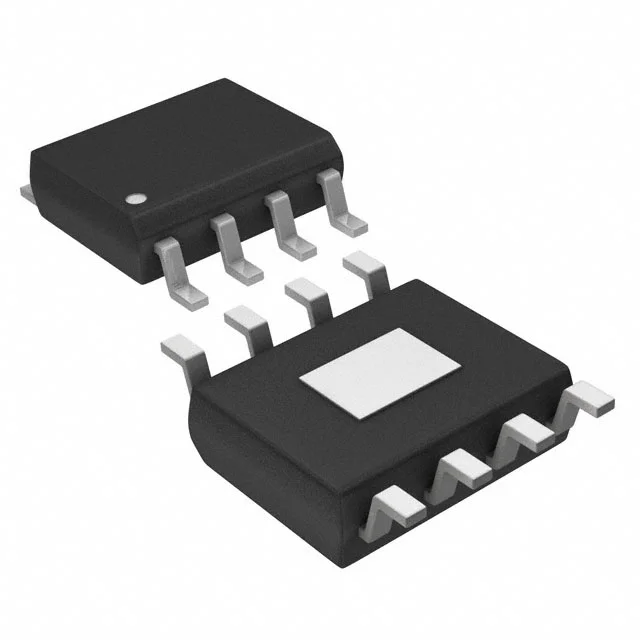

Линейный регулятор TPS54560DDAR
У поставщика
У поставщиков
27 596 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 108,10 |
| от 6 | 104,96 |
| от 12 | 103,40 |
| от 25 | 99,48 |
Цены поставщиков
Склад 2
В наличии:5 шт
Срок поставки: до 2 недель
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 108,10 |
| от 6 | 104,96 |
| от 12 | 103,40 |
| от 25 | 99,48 |
Склад 13
В наличии:23 991 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,36 |
| от 70 | 97,30 |
| от 140 | 93,24 |
| от 279 | 89,67 |
| от 557 | 87,25 |
Склад 15
В наличии:2 600 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 93,38 |
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 340 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 20 | 86,94 |
| от 200 | 77,26 |
Описание
TPS54560DDAR от Texas Instruments — это импульсный понижающий преобразователь (Step-Down Converter), а не линейный регулятор. Компонент предназначен для построения эффективных источников питания с высоким входным напряжением. Отличается интеграцией силового ключа и широким диапазоном рабочих напряжений, что позволяет использовать его в промышленной, телекоммуникационной и автомобильной электронике. Устройство обеспечивает стабильное выходное напряжение с низким уровнем пульсаций.
Технические характеристики
| Ток | 5 А |
| Топология | Step-Down (Buck) DC-DC Converter |
| Артикул | TPS54560DDAR |
| Режим управления | Current Mode |
| Производитель | Texas Instruments |
| Тип упаковки | HSOP (8-terminal with PowerPAD) |
| Корпус | SO-8 |
| Монтаж | SMD |
| Тип монтажа | SMD |
| Feature eco mode | Да |
| Ток отключения | 2μA |
| Макс. вх. напр. | 60V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 4.89mm x 3.9mm |
| Ток покоя | 146μA |
| Макс. вых. ток | 5A |
| Reference accuracy | 1% |
| Напряжение | 60 В |
| High side mosfet rdson | 92mΩ |
| Uvlo threshold typical | 4.3V |
| Feature adjustable uvlo | Да |
| Load dump surge voltage | 65V |
| Макс. частота переключения | 2.5MHz |
| Мин. частота переключения | 100kHz |
| Feature thermal shutdown | Да |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Feature frequency foldback | Да |
| Internal reference voltage | 0.8V |
| Feature frequency synchronization | Да |
| Feature cycle by cycle current limit | Да |
