Преобразователь постоянного тока понижающий подстраиваемый 5А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 770 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 770 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,12 |
| от 58 | 125,63 |
| от 116 | 120,61 |
| от 231 | 116,20 |
| от 461 | 113,22 |
Описание

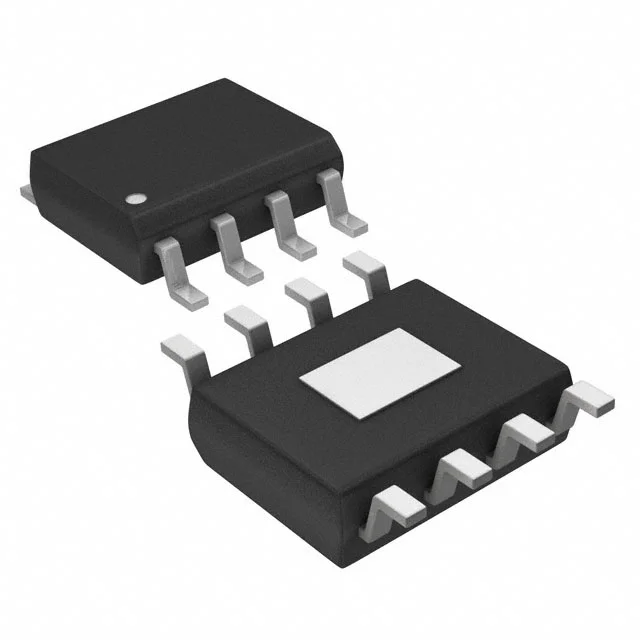

TPS54540DDAR от Texas Instruments — это синхронный понижающий преобразователь постоянного тока на 5 А. Работает при входном напряжении от 4,5 до 42 В и выдаёт регулируемое напряжение от 0,8 до 41,1 В. Выполнен в компактном корпусе HSOP8, рассчитан на температуру от -40 до +150 °C. Подходит для автомобильной электроники и промышленной автоматики.
Технические характеристики
| Тип | Step Down DC-DC Converter |
| Корпус | HSOP-8 |
| Eco mode | Да |
| Тип монтажа | SMD |
| Топология | Buck |
| Размеры | 4.89mm x 3.9mm |
| Артикул | TPS54540DDAR |
| Режим управления | Current Mode |
| Корпус | HSOP8 |
| Тип упаковки | PowerPAD |
| Uvlo threshold | 4.3V |
| Synchronization | Да |
| Low dropout mode | Да |
| Ток отключения | 2μA |
| Макс. вх. напр. | 42V |
| Мин. входное напряжение | 4.5V |
| Mosfet resistance | 92mΩ |
| Ток покоя | 146μA |
| Опорное напряжение | 0.8V |
| Макс. вых. ток | 5A |
| Reference accuracy | 1% |
| Защита | Cycle-by-cycle current limit, frequency foldback, thermal shutdown |
| Макс. частота переключения | 2.5MHz |
| Мин. частота переключения | 100kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DC-DC 4.5V to 42V Synchronous Step Down Single-Out 0.8V to 41.1V 5A Automotive 8-Pin HSOIC EP |
| Рабочая температура | -40°C ~ 150°C |
