Преобразователь постоянного тока понижающий подстраиваемый 5А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
97 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:97 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,90 |
| от 32 | 37,93 |
| от 64 | 36,57 |
| от 127 | 34,75 |
| от 254 | 32,80 |
Описание

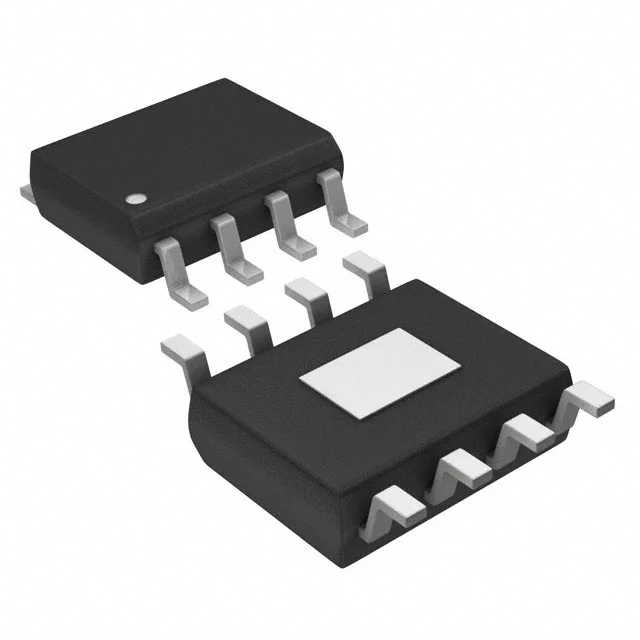

Texas Instruments TPS54531DDAR — понижающий преобразователь постоянного тока с регулируемым выходным напряжением. Микросхема рассчитана на выходной ток до 5 А и работает в расширенном температурном диапазоне от -40°C до 150°C. Выполнена в компактном корпусе HSOP8 с теплоотводящей площадкой. Применяется в промышленной автоматике, телекоммуникационном оборудовании и системах распределенного питания.
Технические характеристики
| ESD CDM | ±1kV |
| ЭСР HBM | ±2kV |
| Корпус | SO PowerPAD-8 |
| Eco mode | Да |
| Тип монтажа | SMD |
| Корпус | HSOP8 |
| Размеры корпуса | 4.90mm x 3.90mm |
| Тепловая защита | Да |
| Макс. вх. напр. | 28V |
| Мин. входное напряжение | 3.5V |
| Uvlo programmable | Да |
| Bootstrap capacitor | 0.1μF |
| Frequency fold back | Да |
| Частота перекл. | 570kHz |
| Mosfet on resistance | 80mΩ |
| Adjustable slow start | Да |
| Boot to ph voltage max | 8V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold voltage | 1.25V |
| Output current continuous | 5A |
| Абс. макс. вх. напр. | 30V |
| Shutdown quiescent current | 1μA |
| Ph pin voltage absolute max | 30V |
| Cycle by cycle current limit | Да |
| Описание (англ.) | REG BUCK ADJ 5A 8SOPWRPAD |
| Boot pin voltage absolute max | 38V |
| Мин. регулируемое выходное напряжение | 0.8V |
| Ph pin transient negative peak | -5V |
| Overvoltage transient protection | Да |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40°C ~ 150°C |
