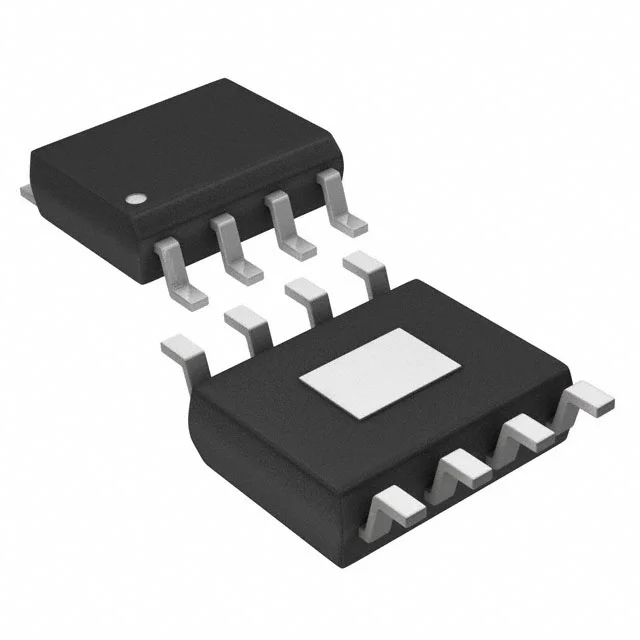

МИКРОСХЕМЫ TPS5450DDAR, Понижающий DC/DC преобразователь Texas Instruments, 500кГц, 5.5В...36В вх., 5А, корпус SO PowerPAD-8
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
57 шт.
Норм. уп.: 17
Цены поставщиков
Склад 15
В наличии:57 шт
Срок поставки: до 10 дн.
Норм. уп.: 17
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 17 | 65,49 |
Описание
Микросхема TPS5450DDAR от Texas Instruments представляет собой понижающий DC/DC преобразователь. Устройство рассчитано на широкий диапазон входного напряжения и обеспечивает выходной ток до 5 А. Благодаря фиксированной частоте переключения 500 кГц и встроенному силовому ключу, преобразователь подходит для построения компактных и эффективных источников питания в промышленной и бытовой электронике. Корпус SO PowerPAD-8 способствует эффективному отводу тепла.
Технические характеристики
| Тип | Step-down (Buck) |
| Ток | 5 А |
| Корпус | HSOP-8 (SO PowerPAD-8) |
| Тип монтажа | SMD |
| Корпус | SO-8 |
| Монтаж | SMD |
| Тепловая защита | Да |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 5.5V |
| Размер корпуса | 4.89mm x 3.90mm |
| Мин. вых. напряжение | 1.22V |
| Пиковый выходной ток | 6A |
| Частота перекл. | 500kHz |
| Mosfet on resistance | 110mΩ |
| Напряжение | 5.5 В |
| Boost capacitor value | 0.01μF |
| Защита от перегрузки | Да |
| Защита от перенапряжения | Да |
| Точность выходного напряжения | 1.5% |
| Shutdown supply current | 18μA |
| Enable threshold voltage | 0.5V |
| Output current continuous | 5A |
| Абс. макс. входное напряжение | 40V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
