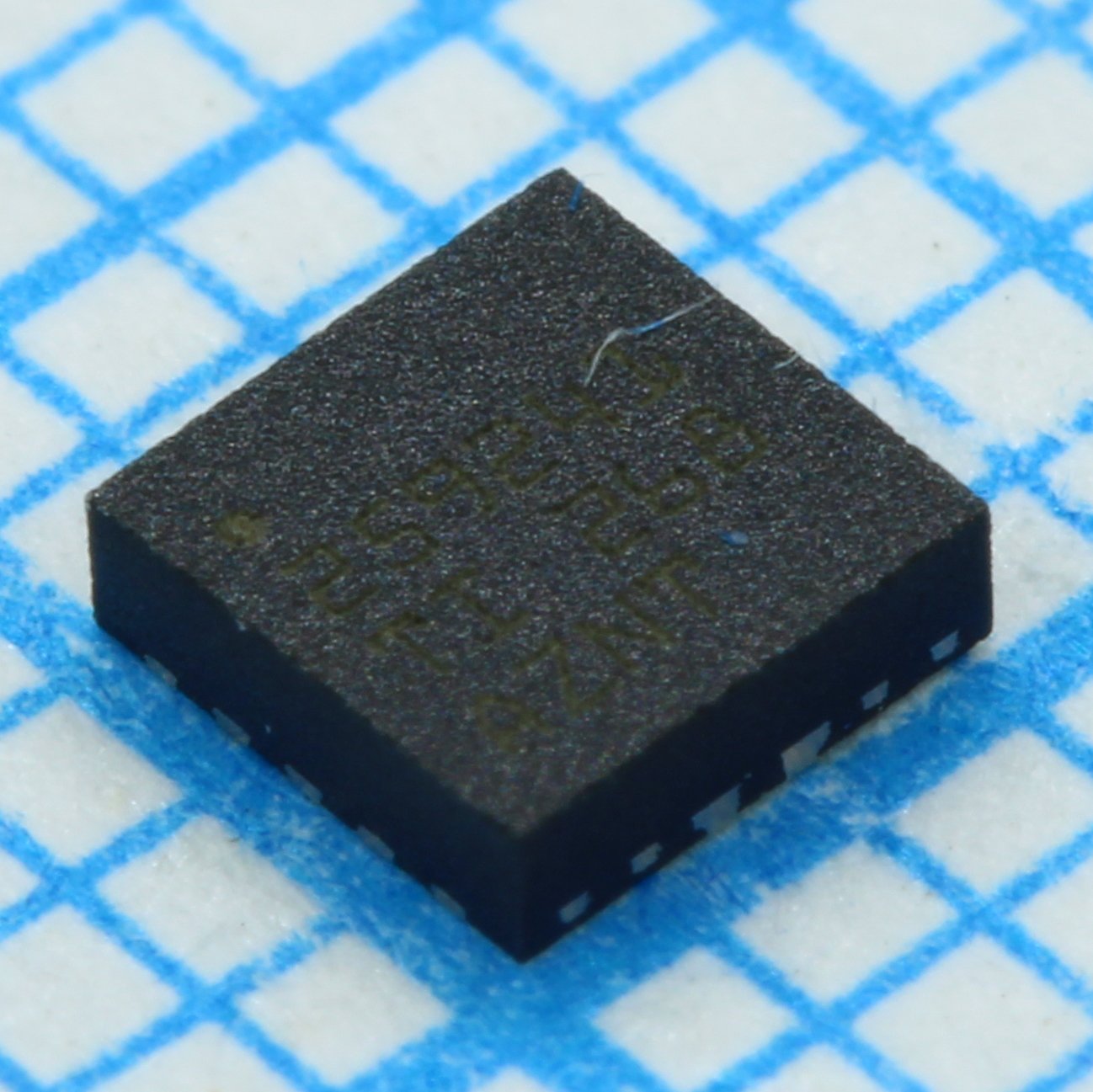

Импульсный стабилизатор напряжения регулируемый TPS54335ADRCR / 0.8..24V, 3A, VSON-10
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
275 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:275 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,51 |
| от 13 | 53,21 |
| от 26 | 51,43 |
| от 51 | 48,73 |
| от 101 | 45,32 |
Описание
Импульсный стабилизатор напряжения TPS54335ADRCR от Texas Instruments — регулируемый понижающий преобразователь с выходным напряжением от 0,8 до 24 В. Обеспечивает выходной ток до 3 А, выполнен в компактном корпусе VSON-10. Предназначен для построения эффективных источников питания с высокой плотностью мощности в промышленной и портативной электронике.
Технические характеристики
| Корпус | VSON-10 (DRC) |
| Особенности | synchronous step-down, current mode control, pulse skipping, monotonic startup into pre-biased outputs |
| Тип монтажа | SMD |
| Кол-во выводов | 10 |
| Thermal pad | Да |
| Корпус | VSON10(3x3) |
| Время мягкого пуска | 2ms |
| Тепловая защита | Да |
| Макс. вх. напр. | 28V |
| Мин. входное напряжение | 4.5V |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 24V |
| Мин. вых. напряжение | 0.8V |
| Размеры упаковки | 3.00mm x 3.00mm |
| Защита от перегрузки | Hiccup mode |
| Shutdown supply current | 2µA |
| Макс. частота переключения | 1.5MHz |
| Мин. частота переключения | 50kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low side mosfet resistance | 84mΩ |
| Voltage reference accuracy | ±0.8% |
| High side mosfet resistance | 128mΩ |
| Описание (англ.) | DC-DC 4.5V to 28V Synchronous Step Down Single-Out 0.8V to 24V 3A 10-Pin VSON EP T/R |
