Преобразователь постоянного тока понижающий вход 4.5-18В одиночный выход 0.76-7В 2А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 880 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 880 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,56 |
| от 39 | 30,66 |
| от 77 | 29,43 |
| от 153 | 27,82 |
| от 305 | 26,19 |
Описание

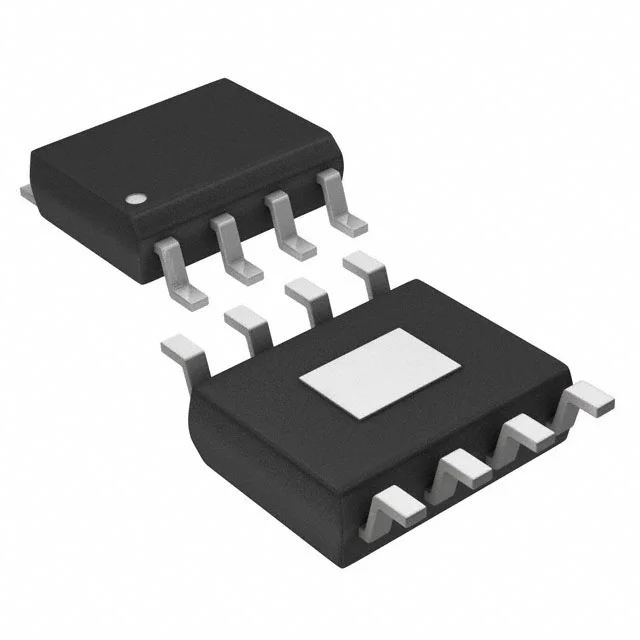

Texas Instruments TPS54228DDAR — понижающий DC-DC преобразователь в компактном корпусе HSOP8. Входное напряжение от 4,5 до 18 В, выходной ток до 2 А, регулируемое выходное напряжение от 0,76 до 7 В. Работает в диапазоне температур от -40 до +85 °C. Подходит для промышленной автоматики и распределённых систем питания.
Технические характеристики
| Корпус | HSOP-8 (PowerPAD) |
| Особенности | D-CAP2 mode fast transient response, Eco-Mode light load efficiency, prebiased soft start, ceramic output capacitor compatible |
| Тип монтажа | SMD |
| Топология | synchronous step-down converter |
| КПД | high (typical >90% at moderate loads, not specified) |
| Soft start | adjustable |
| Описание | Synchronous step-down converter |
| Артикул | TPS54228DDAR |
| Режим управления | D-CAP2 |
| Enable logic | active high |
| Vreg5 output | 5.5V |
| Корпус | HSOP8 |
| Вых. ток | 2A |
| Ток отключения | 10µA |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.5V |
| Размер корпуса | 4.89mm × 3.90mm |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.76V |
| Частота перекл. | 700kHz |
| Защита от перегрузки | cycle-by-cycle |
| Low side fet resistance | 108mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High side fet resistance | 155mΩ |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DC-DC 4.5V to 18V Step Down Single-Out 0.76V to 7V 2A |
| Рабочая температура | -40°C ~ 85°C |
