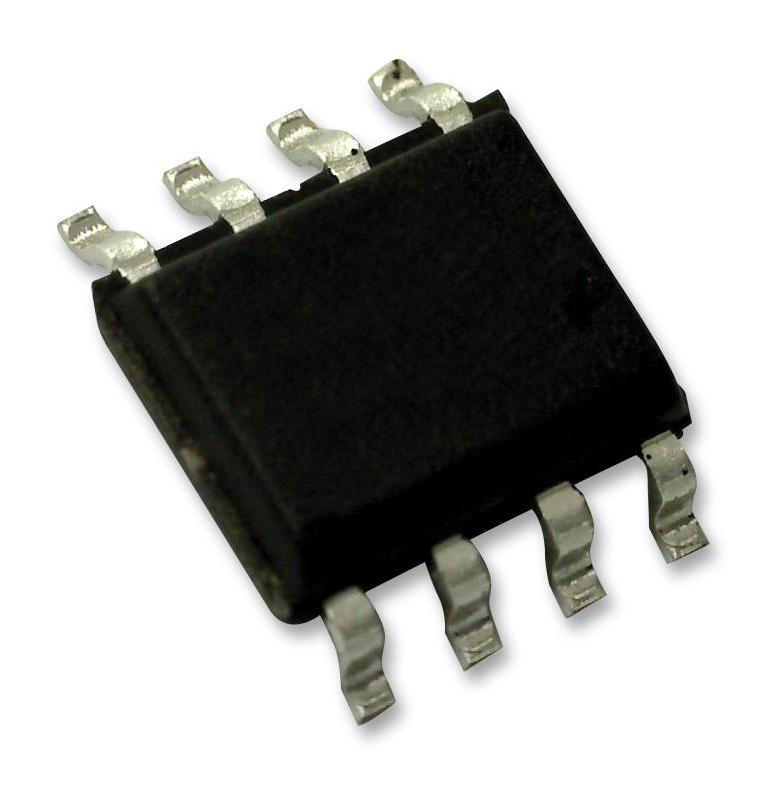

Микросхема TPS5410DR
У поставщика
У поставщиков
834 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:834 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,87 |
| от 26 | 75,84 |
| от 52 | 70,92 |
| от 104 | 67,24 |
| от 208 | 64,49 |
Описание
Микросхема TPS5410DR от Texas Instruments представляет собой понижающий импульсный стабилизатор напряжения (Step-Down DC/DC-конвертер). Компонент предназначен для построения эффективных источников питания с фиксированной частотой переключения. Отличается встроенным силовым ключом и защитой от перегрузок, что обеспечивает стабильную работу в компактных устройствах.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Размер корпуса | 3.91mm x 4.90mm |
| Макс. КПД | 95% |
| Absolute max en | 7V |
| Absolute max vin | 40V |
| Тепловая защита | Да |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 5.5V |
| Absolute max vsense | 3V |
| Пиковый выходной ток | 1.2A |
| Частота перекл. | 500kHz |
| Absolute max boot ph | 10V |
| Enable threshold off | 0.5V |
| Voltage feed forward | Да |
| Internal compensation | Да |
| Защита от перегрузки | Да |
| Защита от перенапряжения | Да |
| Точность выходного напряжения | 1.5% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Output current continuous | 1A |
| Absolute max ph steady state | 40V |
| Integrated mosfet resistance | 110mΩ |
| Undervoltage lockout startup | 5.5V |
| Мин. регулируемое выходное напряжение | 1.22V |
| Absolute max ph transient 10ns | -1.2V |
| Shutdown supply current typical | 18μA |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
