Преобразователь DC-DC 4.5В...24В 8A синхронный понижающий 20VQFN
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
678 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:678 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,95 |
| от 38 | 50,57 |
| от 76 | 46,98 |
| от 151 | 44,29 |
| от 302 | 42,27 |
Описание

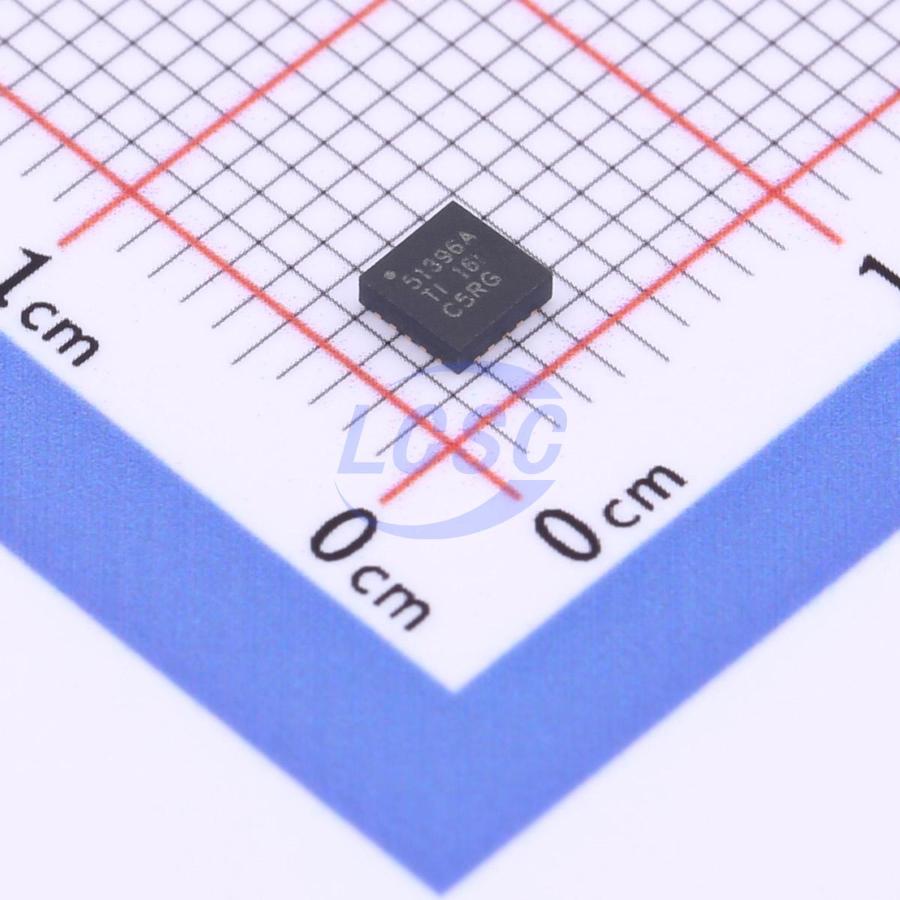

TPS51396ARJER от Texas Instruments — синхронный понижающий DC-DC преобразователь. Работает при входном напряжении от 4,5 до 24 В и обеспечивает выходной ток до 8 А. Выполнен в компактном корпусе VQFN20. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Особенности | ULQ mode, Eco-Mode, OOA mode, adjustable soft-start, power good indicator, output discharge |
| Защита | OVP, UVP, OCP, OTP, UVLO |
| Выводы корпуса | 20 |
| Тип упаковки | VQFN |
| Корпус | VQFN20 |
| Тип монтажа | SMD |
| Rds on low side | 9.5mΩ |
| Rds on high side | 19.5mΩ |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 4.5V |
| Макс. вых. ток | 8A |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.6V |
| Размеры упаковки | 3.00mm x 3.00mm |
| Control architecture | D-CAP3 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Switching frequency options | 600kHz, 800kHz, 1MHz |
| Описание (англ.) | 4.5 V to 24 V, 8 A Synchronous Step Down Voltage Regulator 20 Vqfn Hr |
