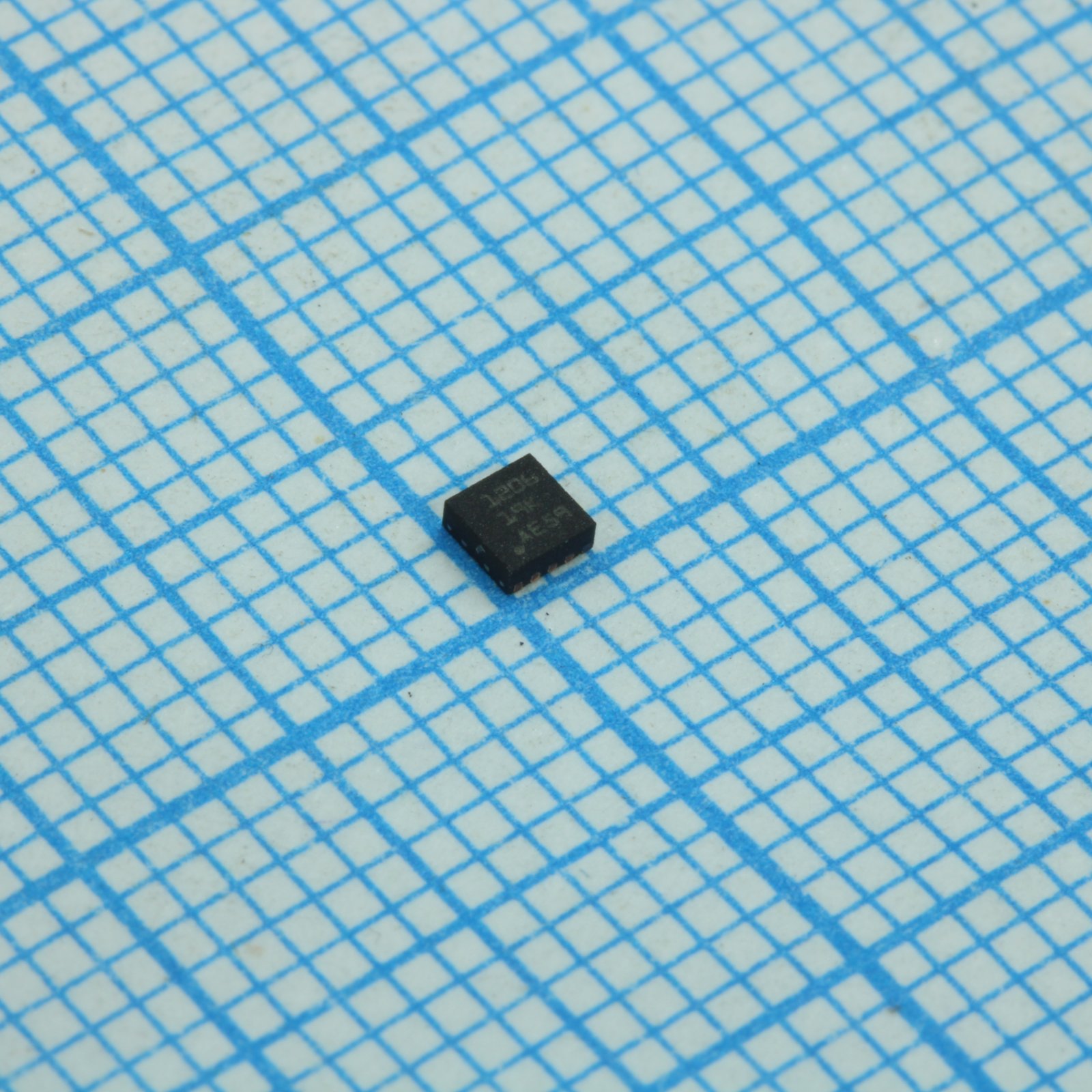

Преобразователь, регулятор напряжения DDR 3.1....6.5В 10-Pin WSON EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 157 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 157 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,14 |
| от 79 | 24,55 |
| от 158 | 22,41 |
| от 315 | 20,79 |
| от 630 | 19,60 |
Описание
Texas Instruments TPS51206DSQR — это специализированный регулятор напряжения для питания шин DDR-памяти. Микросхема работает от входного напряжения 3.1–6.5 В, выполнена в компактном корпусе 10-SON (2x2 мм) и рассчитана на промышленный температурный диапазон от -40 до +85 °C. Применяется в серверах, ноутбуках и промышленной автоматике для точной стабилизации опорного напряжения DDR.
Технические характеристики
| Корпус | WSON (DSQ) 10-pin |
| Особенности | Overtemperature protection, High-Z in S3, Soft-stop in S4/S5 |
| Тип монтажа | SMD |
| Accuracy vtt | ±20mV |
| Корпус | 10-SON (2x2) |
| Кол-во выводов | 10 |
| Vdd input voltage | 3.1V to 6.5V |
| Output current vtt | 2A peak sink/source |
| Output voltage vtt | 0.5V to 0.9V |
| Размеры упаковки | 2.00mm x 2.00mm |
| Output current vttref | 10mA sink/source |
| Output voltage vttref | VDDQ/2 ±1% |
| Output capacitance vtt | 10µF MLCC (minimum) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output capacitance vttref | 0.22µF to 1µF MLCC |
| Диап. темп. хр. | -55°C to 150°C |
| Vldoin input voltage range | VTT+0.4V to 3.5V |
| Диап. раб. темп. | -40°C to 105°C |
| Описание (англ.) | DDR Termination Regulator 3.1V to 6.5V 10-Pin WSON EP T/R |
| Рабочая температура | -40В°C ~ 85В°C |
