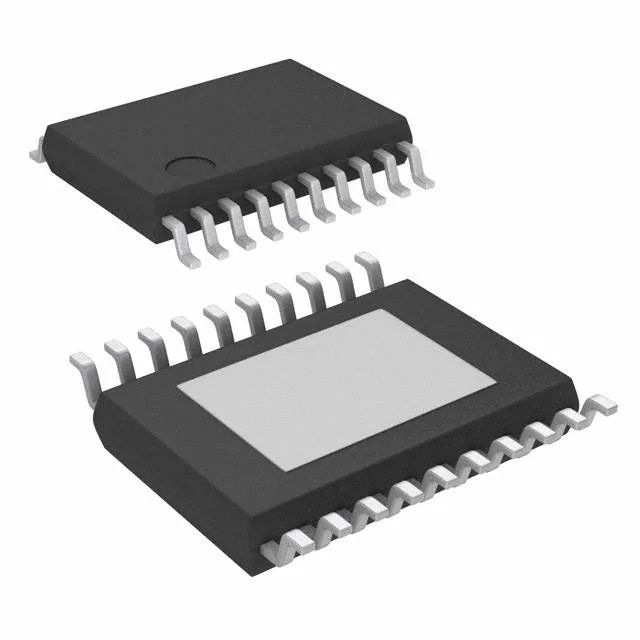

Микросхема TPS51116PWP
У поставщика
У поставщиков
323 шт.
Норм. уп.: 70
Цены поставщиков
Склад 13
В наличии:323 шт
Срок поставки: до недели
Норм. уп.: 70
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,90 |
| от 8 | 96,05 |
| от 15 | 93,53 |
| от 29 | 89,69 |
| от 70 | 84,17 |
Описание
Микросхема TPS51116PWP от Texas Instruments представляет собой интегрированный контроллер питания, оптимизированный для DDR-памяти. Устройство объединяет в себе понижающий регулятор и схему формирования опорного напряжения VTT. Предназначено для использования в источниках питания DDR1, DDR2 и DDR3 SDRAM, обеспечивая стабильное и точное напряжение для шины данных и адресных линий.
Технические характеристики
| Корпус | HTSSOP-20 |
| Тип монтажа | SMD |
| Защита | overvoltage, undervoltage, power good |
| Тип упаковки | HTSSOP-20 PowerPAD |
| Vtt accuracy | ±20mV |
| Vref accuracy | ±20mV |
| Тепловая защита | Да |
| Макс. вх. напр. | 28V |
| Мин. входное напряжение | 3.0V |
| Vref vtt accuracy | ±20mV |
| Ldo output current | 3A |
| Output current ldo | 3A |
| Макс. выходное напряжение | 3.0V |
| Мин. вых. напряжение | 0.75V |
| Typical inductance | 1μH |
| Защита | overvoltage, undervoltage, thermal shutdown |
| Частота перекл. | 400kHz |
| Vref output current | 10mA |
| Ldo output capacitor | 20μF (ceramic) |
| Output capacitor vtt | 2x10μF (ceramic) |
| Диап. вых. напр. | 0.75V to 3.0V |
| Тип выходного конденсатора | ceramic supported |
| Output capacitor vddq | 2x150μF (SP-CAP) |
| Typical input voltage | 5V |
