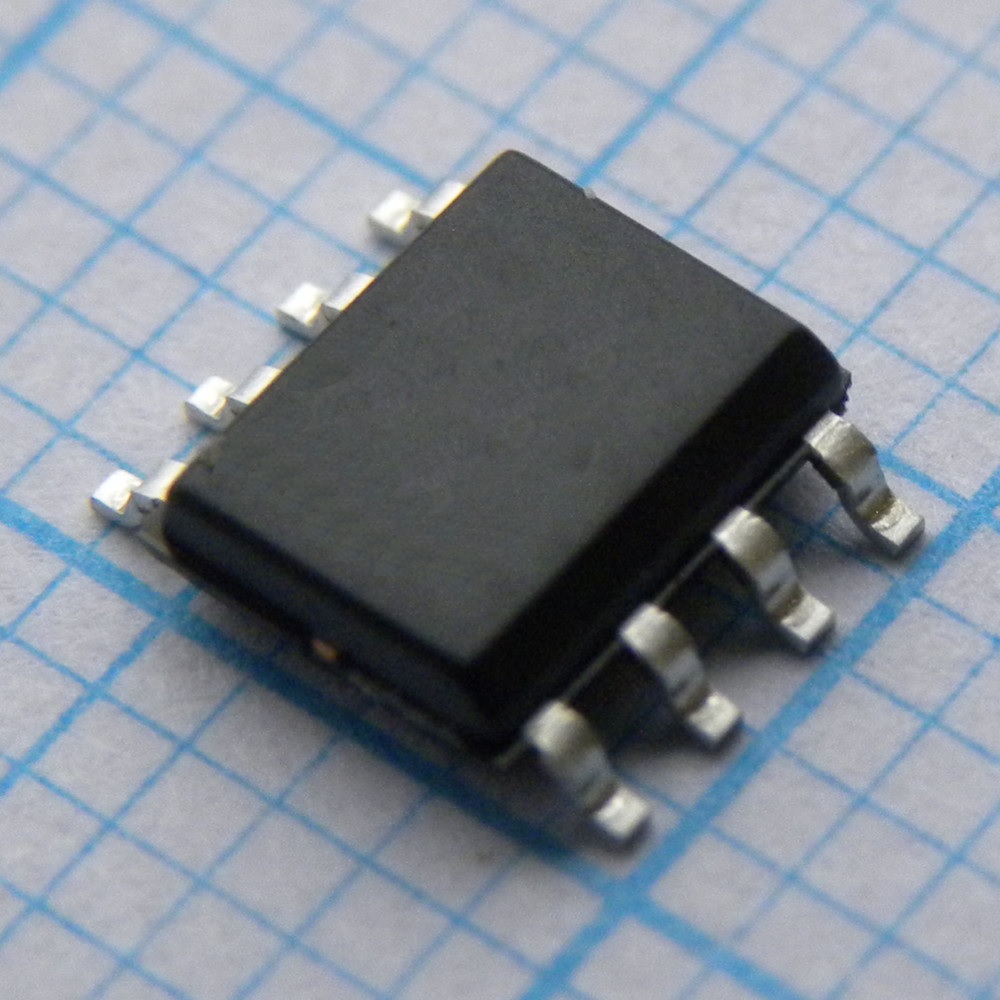

Микросхема TPS40200DR
У поставщика
У поставщиков
219 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:219 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,11 |
| от 28 | 74,13 |
| от 56 | 69,24 |
| от 111 | 65,58 |
| от 222 | 62,86 |
Описание
Микросхема TPS40200DR от Texas Instruments представляет собой широкодиапазонный понижающий ШИМ-контроллер. Предназначена для построения эффективных DC/DC преобразователей с напряжением входа до 52 В. Отличается простотой схемотехники и встроенной защитой от перегрузок, что делает её подходящей для систем питания промышленной и телекоммуникационной аппаратуры.
Технические характеристики
| ESD CDM | 1500V |
| Корпус | SOIC-8 (D) |
| Тип монтажа | SMD |
| КПД | 94% (typical at 12V to 5V converter) |
| Modulator gain | 8V/V to 12V/V |
| Вых. ток | up to 3A (typical application) |
| Ramp amplitude | VDD ±10V |
| Uvlo hysteresis | 110mV to 275mV |
| Напряжение обратной связи | 679mV to 710mV |
| Lead temperature | 260°C for 10 seconds |
| Описание | Switching Controllers Wide Inp Non-Sync Bu ck DC/DC Cntrlr A 5 A 595-TPS40200D |
| Ток покоя | 1.5mA to 3.0mA |
| Опорное напряжение | 700mV ±1% |
| Макс. коэффициент заполнения | 93% to 95% (at 100kHz), 90% to 93% (at 300kHz) |
| Диап. вх. напр. | 4.5V to 52V |
| ESD HBM | 1500V |
| Диап. вых. напр. | 700mV to 90% of VIN |
| Overcurrent threshold | 55mV to 140mV |
| Overcurrent duty cycle | 2% |
| Uvlo turn on threshold | 3.8V to 4.5V |
| Uvlo turn off threshold | 4.05V |
| Gate driver sink current | 200mA to 300mA |
| Frequency line regulation | -20% to 0% |
| Диап. темп. хр. | -55°C to 150°C |
| Gate driver output voltage | 6V to 10V (VDD - VGDRV) |
| Gate driver source current | 125mA to 300mA |
| Oscillator frequency range | 35kHz to 500kHz |
| Soft start reset threshold | 100mV to 200mV |
| Диап. раб. темп. | -40°C to 85°C |
| Overcurrent reset threshold | 100mV to 200mV |
| Oscillator frequency accuracy | 85kHz to 115kHz (at RC=200kΩ, C=470pF) |
| Soft start pull up resistance | 65kΩ to 170kΩ |
| Error amplifier open loop gain | 60dB to 80dB |
| Soft start pull down resistance | 190kΩ to 485kΩ |
| Minimum controllable pulse width | 200ns to 400ns (at VDD=12V), 100ns to 200ns (at VDD=30V) |
| Error amplifier input bias current | 100nA to 250nA |
| Error amplifier output sink current | 1.0mA to 2.5mA |
| Тепл. сопр. переход-корпус | 49°C/W |
| Error amplifier unity gain bandwidth | 1.5MHz to 3MHz |
| Error amplifier output source current | 100μA to 250μA |
