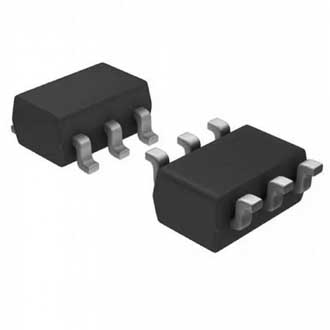

МИКРОСХЕМЫ TPS3808G01DBVR, Супервизор питания Texas Instruments с программируемой задержкой и ручным сбросом, корпус SOT-23-6
У поставщика
ПроизводительTexas Instruments
КатегорияСупервизоры
У поставщиков
5 058 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:2 974 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,20 |
| от 111 | 28,61 |
| от 222 | 26,55 |
| от 443 | 24,76 |
| от 885 | 23,56 |
Склад 15
В наличии:2 080 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 43,98 |
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,65 |
| от 50 | 181,83 |
Описание
Микросхема супервизора питания Texas Instruments TPS3808G01DBVR в корпусе SOT-23-6. Обеспечивает контроль напряжения с программируемой задержкой сброса и входом для ручного сброса. Предназначена для мониторинга цепей питания в микропроцессорных системах, обеспечивая надёжный запуск и защиту от сбоев.
Технические характеристики
| Тип | Supervisory Circuit (Power-On Reset Generator) |
| Тип | Supervisor |
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Тип выхода | Open-drain, active low |
| Артикул | TPS3808G01DBVR |
| Корпус | SOT-23-5 |
| Монтаж | SMD |
| Ток покоя | 2.4 μA |
| Reset delay range | 1.25 ms to 10 s |
| Threshold voltage | 0.405V |
| Макс. напр. пит. | 6.5V |
| Мин. напр. пит. | 1.5V |
| Threshold accuracy | 0.5% |
| Дополнительные функции | Adjustable delay via external capacitor, manual reset input |
| Fixed delay options | 20 ms (CT open), 300 ms (CT to VDD via 40-200 kΩ resistor) |
| Напряжение | 1.2 В |
| Package body dimensions | 2.90 mm x 1.60 mm |
| Диап. раб. темп. | -40°C to 125°C |
| Manual reset pull up resistor | 90 kΩ |
| Sense voltage range monitored | 0.4V to 5V |
