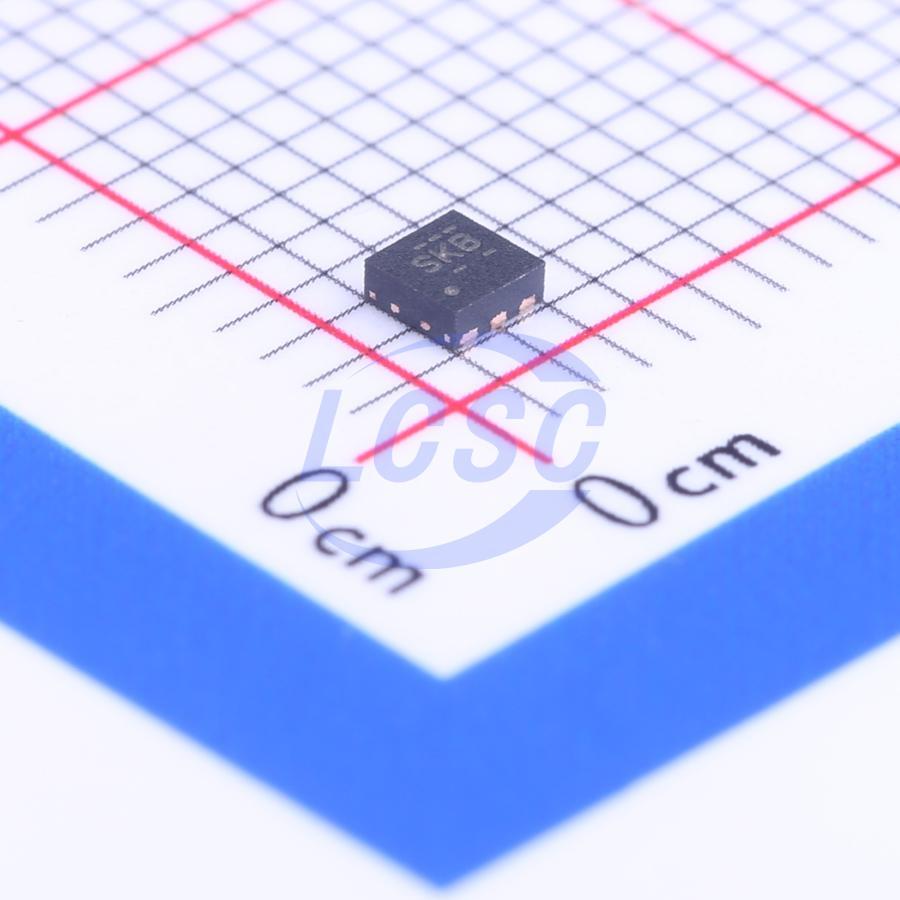

Электронный коммутатор TPS25200DRVR / WSON-6 (2x2)
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
457 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:457 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,77 |
| от 75 | 24,25 |
| от 149 | 22,18 |
| от 297 | 20,62 |
| от 593 | 19,45 |
Описание
Электронный коммутатор TPS25200DRVR от Texas Instruments предназначен для защиты цепей питания от перегрузок и короткого замыкания. Выполнен в компактном корпусе WSON-6 (2x2 мм). Обеспечивает точное ограничение выходного тока и термозащиту, что делает его идеальным для портативных устройств и систем с ограниченным пространством на плате.
Технические характеристики
| Сопротивление сток-исток | 60mΩ |
| Корпус | WSON-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Soft start | Да |
| Корпус | WSON-6 (2x2) |
| Ovlo threshold | 7.6V |
| Uvlo threshold | 2.35V |
| Ul certification | UL 2367 recognized |
| Fault output type | active-low open-drain |
| Размер корпуса | 2.00mm × 2.00mm |
| Overvoltage shutoff | 7.6V |
| Макс. рабочее напряжение | 6.5V |
| Мин. раб. напр. | 2.5V |
| Current limit accuracy | ±6% at 2.9A |
| Input withstand voltage | 20V |
| Overvoltage clamp range | 5.25V to 5.55V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reverse current blocking | Да |
| Overvoltage clamp voltage | 5.4V |
| Continuous load current max | 2.5A |
| Рекомендуемый входной конденсатор | 0.1µF |
| Short circuit response time | 3.5µs |
| Описание (англ.) | Hot Swap Controller 1-CH 6.5V N-Channel Positive Voltage 6-Pin WSON EP T/R |
| Current limit programmable max | 2.9A |
| Current limit programmable min | 85mA |
| Current limit set resistor range | 33kΩ to 1100kΩ |
| Overvoltage lockout response time | 0.6µs |
