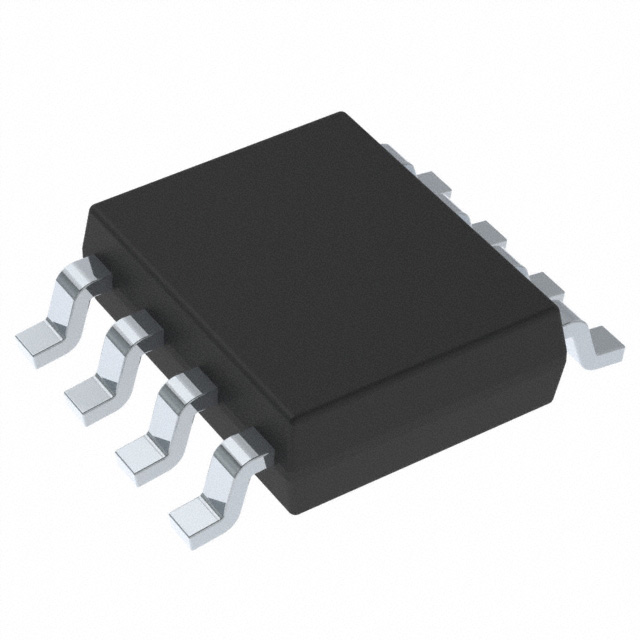

Микросхема TPS2378DDAR
У поставщика
У поставщиков
200 шт.
Цены поставщиков
Склад 38
В наличии:200 шт.
Срок поставки: до 24 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 89,64 |
Описание
Микросхема TPS2378DDAR от Texas Instruments — контроллер Power over Ethernet (PoE). Работает при напряжении до 100 В, поддерживает стандарт IEEE 802.3at Type-2 с непрерывным током до 850 мА и встроенной защитой от электростатических разрядов до 15 кВ. Корпус HSOP с 8 выводами для поверхностного монтажа. Применяется в промышленной автоматике, IP-камерах и сетевом оборудовании.
Технические характеристики
| Мощность, Вт | 13 |
| Выходной ток, А | 0,85 |
| Корпус | HSOP (PowerPAD) |
| Выходное напряжение, В | 100 |
| Особенности | Power good output: Да; Adapter priority input: Да; Dc dc converter enable: Да; Auto retry fault protection: Да; Type2 hardware classification: Да |
| Тип монтажа | SMD |
| Размеры | 4.89mm x 3.90mm |
| ESD рейтинг | 15kV / 8kV |
| Сопротивление | Detection resistor: 24.9kΩ; Hotswap mosfet on resistance: 0.5Ω |
| Описание | IEEE 802.3at PoE High-Power PD Interface |
| Esd ratings | System level esd: 15kV and 8kV |
| Артикул | TPS2378DDAR |
| Макс. напряжение | 100V |
| Применение | IEEE 802.3at-compliant devices, Video and VoIP telephones, Multiband access points, Security cameras, Pico-base stations, Forced, four-pair, high power devices |
| On resistance | 0.5Ω |
| Кол-во выводов | 8 |
| Блокировочный конд. | 0.1µF |
| Размер корпуса | 4.89mm x 3.90mm |
| Темп. диапазон | Operating: -40°C to 125°C |
| Detection resistor | 24.9kΩ |
| Interface standard | IEEE 802.3at Type-2 |
| Inrush current limit | 140mA |
| Current limit typical | 1A |
| Current continuous max | 850mA |
| Classification resistor | programmable via CLS pin |
