Документация
Контроллер питания по Ethernet 20-HTSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
73 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,79 |
| от 6 | 127,49 |
| от 12 | 124,36 |
| от 24 | 119,62 |
| от 47 | 112,60 |
Описание

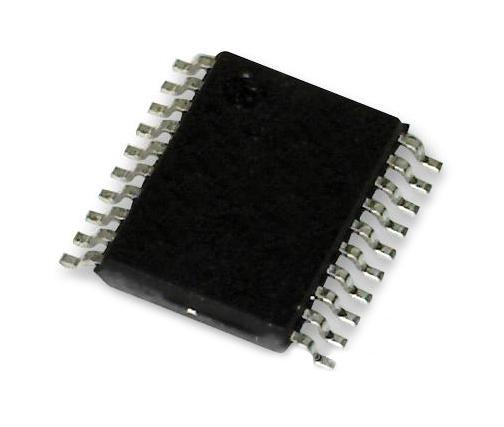

Texas Instruments TPS23750PWPR — интегрированный контроллер питания PoE (Power over Ethernet) в корпусе HTSSOP-20. Работает в диапазоне температур от -40 до +85 °C, совместим со стандартом IEEE 802.3af. Подходит для устройств промышленной автоматики и сетевого оборудования.
Технические характеристики
| Корпус | HTSSOP-20 |
| Тип монтажа | SMD |
| Артикул | TPS23750PWPR |
| Корпус | HTSSOP20 |
| Рейтинг ЭСР HBM | 2kV |
| Aux current limit | 12mA to 28mA (typical 23.5mA) |
| Uvlo standard low | 30.5V |
| Aux supply voltage | 9V to 11V (typical 10V) |
| Макс. коэффициент заполнения | 48.8% to 49.5% (typical 49.2%) |
| Uvlo standard high | 39.3V |
| Диап. вх. напр. | 0V to 67V |
| Inrush current limit | 140mA fixed |
| Vbias output voltage | 4.6V to 5.5V (typical 5.1V) |
| Pass mosfet resistance | 0.6Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum power dissipation | 1.2W |
| Pass mosfet voltage rating | 100V |
| Esd system level contact air | 8kV/15kV |
| Описание (англ.) | INTEG IEEE PD CTRLR 20-HTSSOP |
| Oscillator frequency rfreq 30k | 435kHz to 565kHz (typical 487kHz) |
| Oscillator frequency rfreq 150k | 90kHz to 110kHz (typical 100kHz) |
| Error amplifier reference voltage | 1.47V to 1.53V (typical 1.50V) |
| Thermal resistance junction to pad | 1.4°C/W |
| Error amplifier source sink current | 2.5mA typical |
| Диапазон темп. окр. | -40°C to 85°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Рабочая температура | -40В°C ~ 85В°C |
| Thermal resistance junction to ambient high k board | 73.8°C/W |
