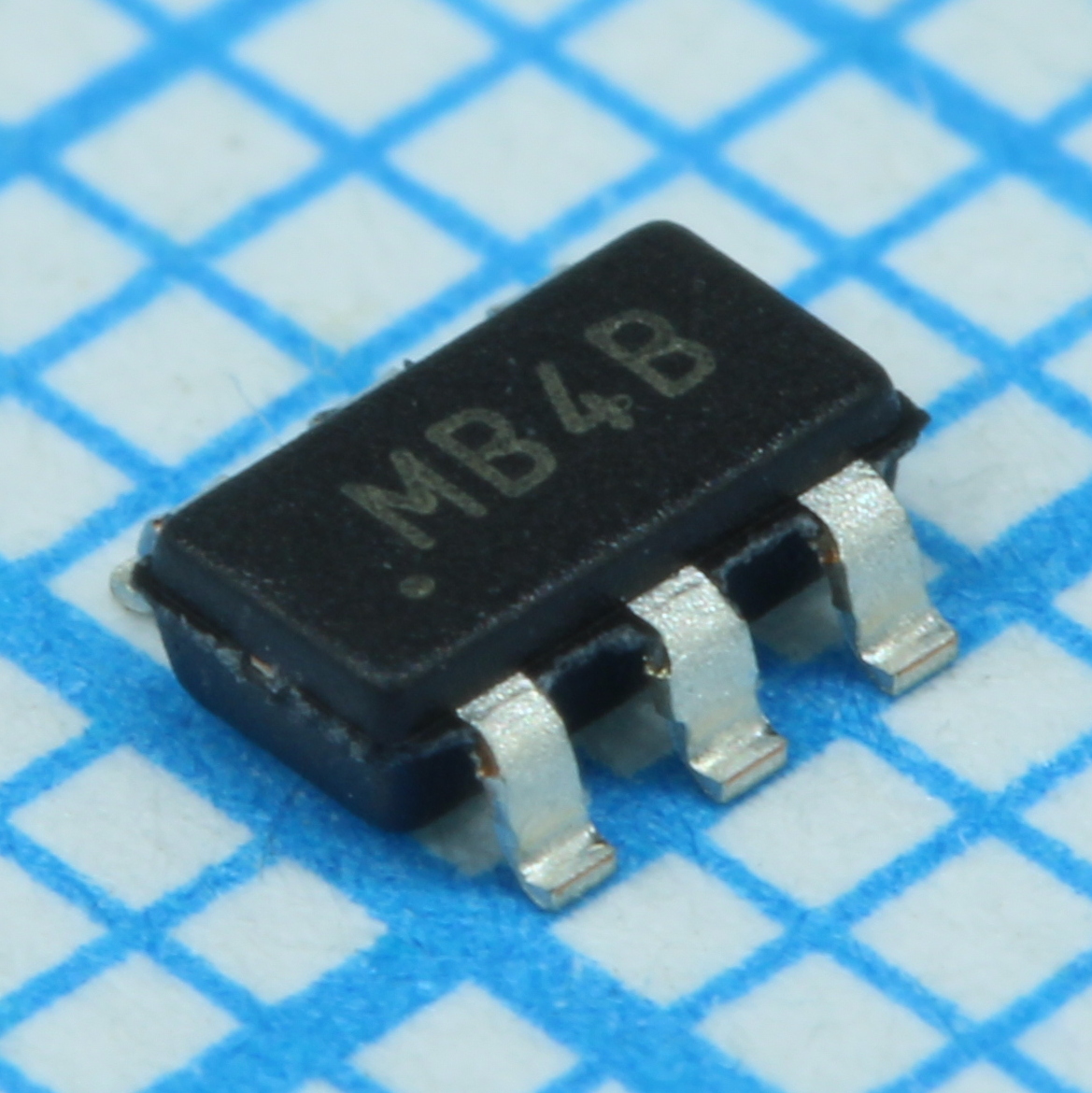

Переключатель питания TPS22810DBVR
У поставщика
ПроизводительTexas Instruments
Ед. изм.шт
У поставщиков
5 080 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 080 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,81 |
| от 232 | 27,43 |
| от 464 | 25,82 |
| от 927 | 24,41 |
| от 1 854 | 23,48 |
Описание
Микросхема TPS22810DBVR от Texas Instruments представляет собой компактный переключатель питания с низким сопротивлением канала. Устройство предназначено для управления и распределения питания в портативной и встраиваемой электронике. Ключевые особенности включают защиту от перегрузки по току и перегрева, а также управление по логическому уровню. Переключатель обеспечивает безопасное включение и выключение нагрузки, что делает его подходящим для применения в системах с батарейным питанием.
Технические характеристики
| ESD CDM | ±1kV |
| ЭСР HBM | ±2kV |
| Корпус | SOT-23-6 (DBV) |
| Особенности | Integrated single channel load switch, Configurable rise time, Thermal shutdown protection, Undervoltage lock-out (UVLO), Adjustable quick output discharge |
| Тип монтажа | SMD |
| Время нарастания | Configurable with CT pin |
| Тип устройства | Single channel load switch |
| Mosfet type | N-channel MOSFET |
| Enable logic | Active high |
| Корпус | SOT-23-6 |
| Channel count | 1 |
| On resistance | 79mΩ typ at V_IN=12V |
| Package pitch | 0.95mm |
| Высота корпуса | 1.45mm |
| Ток отключения | 500nA typ at V_IN=12V |
| Тепловая защита | Да |
| Размер корпуса | 2.90mm × 2.80mm |
| Ток покоя | 62µA typ at V_IN=12V |
| Undervoltage lockout | Да |
| Input voltage abs max | 20V |
| Continuous current max | 2A (SOT-23-6 DBV) |
| Quick output discharge | Adjustable quick output discharge (QOD) |
| Рабочее входное напряжение | 2.7V to 18V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Power Switch 1-OUT 2A 0.086Ohm 6-Pin SOT-23 T/R |
| Ambient operating temperature | -40°C to +105°C |
