Мультиплексор с приоритетным питанием от 2,8 В до 22 В с плавным переключением.
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
457 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:457 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 102,80 |
| от 22 | 95,52 |
| от 43 | 89,59 |
| от 86 | 85,16 |
| от 171 | 81,86 |
Описание

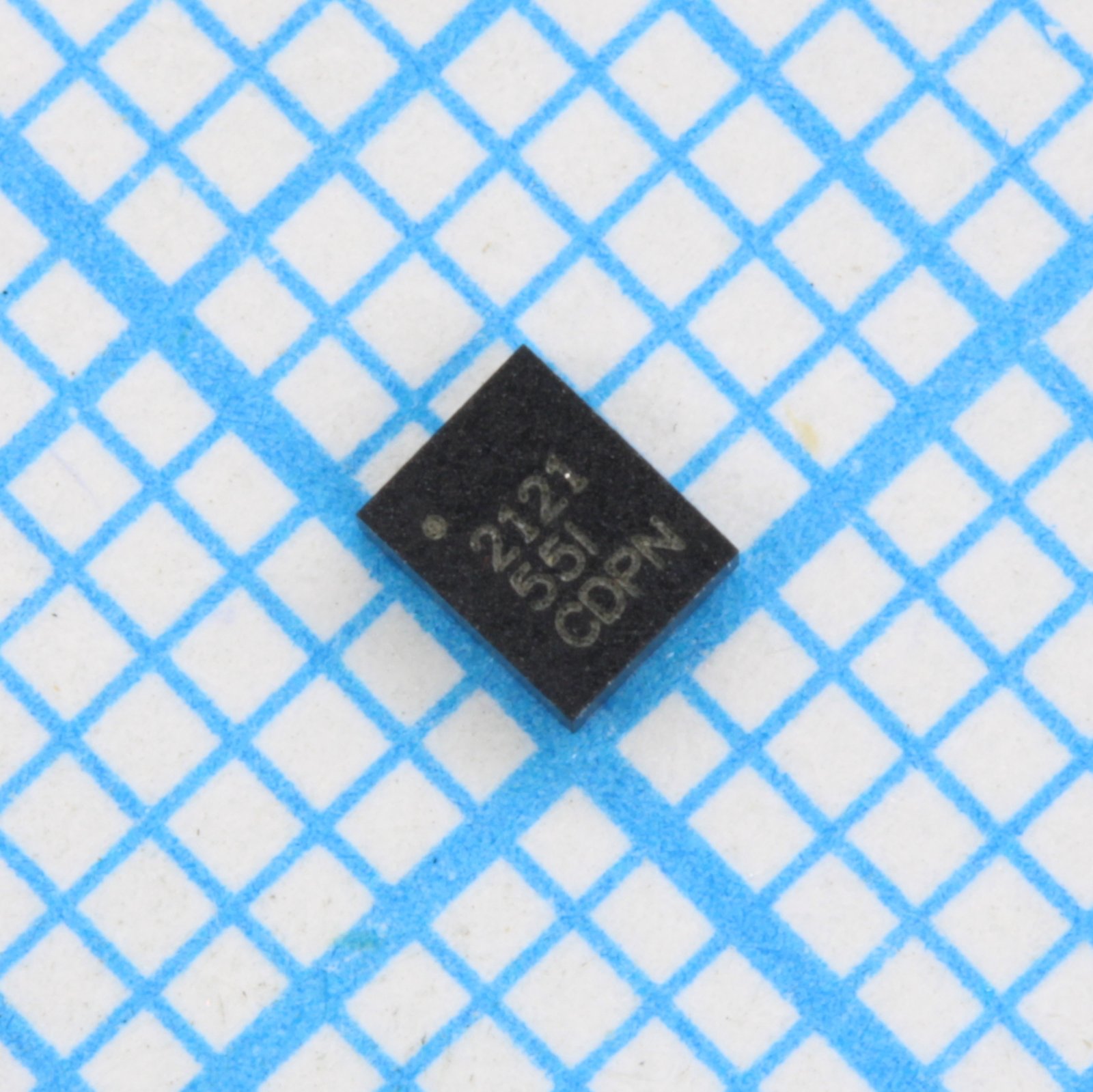

Микросхема Texas Instruments TPS2121RUXR — это мультиплексор с приоритетным питанием. Устройство работает с входным напряжением от 2,8 до 22 В и обеспечивает плавное переключение между источниками без прерывания. Выпускается в компактном корпусе VQFN10. Применяется в промышленной автоматике, портативных устройствах и системах резервного питания.
Технические характеристики
| Корпус | VQFN-HR (12) |
| Тип монтажа | SMD |
| Описание | Dual-Input Single-Output (DISO) Priority Power MUX with Seamless Switchover |
| Артикул | TPS2121RUXR |
| Размер корпуса | 2.0mm x 2.5mm |
| Корпус | VQFN10-(1.6x1.6) |
| On resistance | 56mΩ typical |
| Кол-во выводов | 12 |
| Switchover time | 5µs typical |
| Число входов | 2 |
| Кол-во выходов | 1 |
| Диап. вх. напр. | 2.8V to 22V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Quiescent current enabled | 200µA typical |
| Абс. макс. входное напряжение | 24V |
| Output current limit range | 1A to 4.5A |
| Quiescent current disabled | 10µA typical |
| Диап. раб. темп. | -40°C to 125°C |
| Защита от перегрева | Да |
| Priority supervisor accuracy | < ±5% |
| Темп. тепловой защиты | 160°C typical |
| Описание (англ.) | 2.8-V to 22-V Priority Power MUX with Seamless Switchover |
| Manual input source selection | Да |
| Adjustable input settling time | Да |
| Adjustable output current limit | via external resistor |
| Overvoltage supervisor accuracy | < ±5% |
| Adjustable output soft start time | Да |
| External voltage reference accuracy | <1% |
