Драйвер нижнего плеча сдвоенный 5А быстродействующий
У поставщика
Производитель3PEAK
КатегорияДрайверы MOSFET и IGBT
У поставщиков
12 504 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:8 633 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,37 |
| от 144 | 20,38 |
| от 287 | 18,78 |
| от 574 | 17,41 |
| от 1 148 | 16,49 |
Склад 39
В наличии:3 861 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,88 |
| от 182 | 19,30 |
| от 302 | 17,84 |
| от 502 | 16,68 |
| от 838 | 15,87 |
Склад 16
В наличии:10 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,09 |
Описание

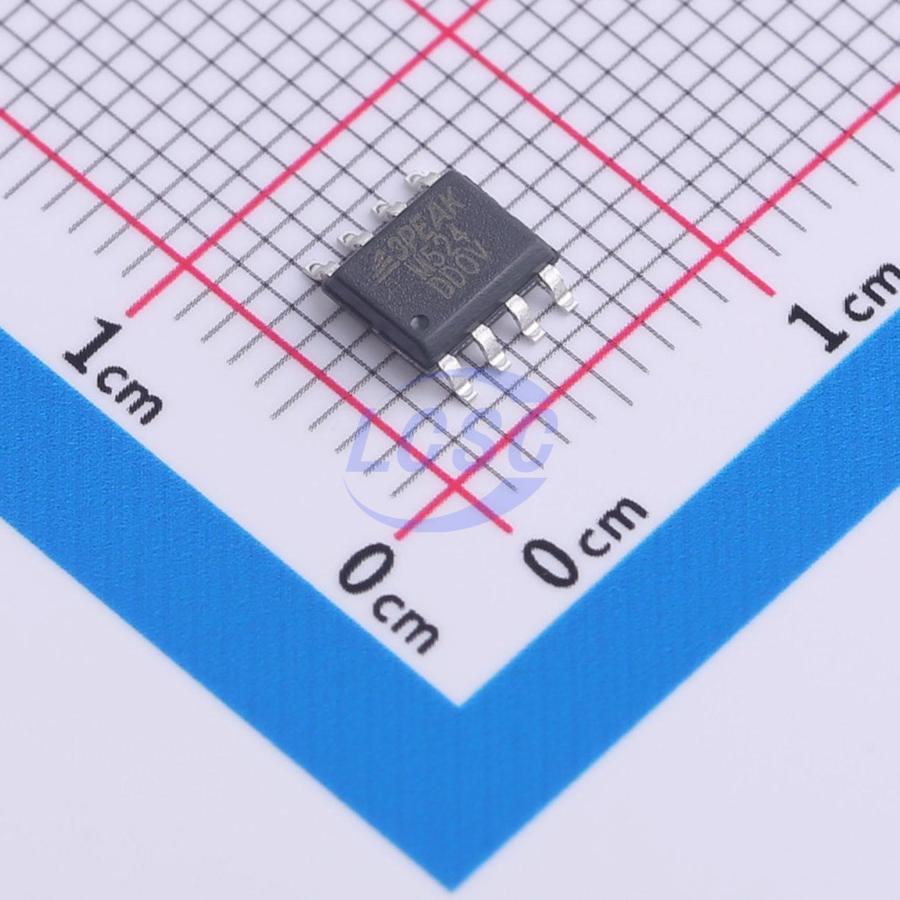

Драйвер нижнего плеча сдвоенный 5А от 3PEAK выполнен в компактном корпусе SOIC8. Микросхема обеспечивает быстродействующее управление с выходным током до 5 А на канал. Подходит для импульсных источников питания и схем управления силовыми ключами в промышленной автоматике.
Технические характеристики
| ESD CDM | 1.5kV |
| ЭСР HBM | 6kV |
| Корпус | SOIC-8 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Тип входа | Non-inverting |
| Применение | Switched-mode Power Supplies, DC-DC Converters, Motor Control, Solar Inverters, Gate & IGBT Drive |
| Тип. время спада | 6ns |
| Квалификация | AEC-Q100 Grade 1 |
| Тип. время нарастания | 7ns |
| Enable function | Independent per channel |
| Output state uvlo | низкий |
| Peak sink current | 5A |
| Delay matching typ | <1ns |
| Packages available | SOP8, EMSOP8, DFN3X3-8, DFN2X2-8 |
| Макс. напр. пит. | 23V |
| Мин. напр. пит. | 4.5V |
| Logic compatibility | TTL, CMOS |
| Peak source current | 5A |
| Мин. вх. напр. DC | -5V |
| Propagation delay typ | 14ns |
| Supply voltage abs max | 25V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Output state input floating | низкий |
| Описание (англ.) | Dual 5-A High-Speed, Low-Side Gate Driver |
