Драйвер MOSFET высоковольтный Н-моста выход 0.5 А
У поставщика
Производитель3PEAK
КатегорияДрайверы MOSFET и IGBT
У поставщиков
2 247 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 247 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,18 |
| от 77 | 12,20 |
| от 154 | 11,25 |
| от 307 | 10,50 |
| от 613 | 10,13 |
Описание

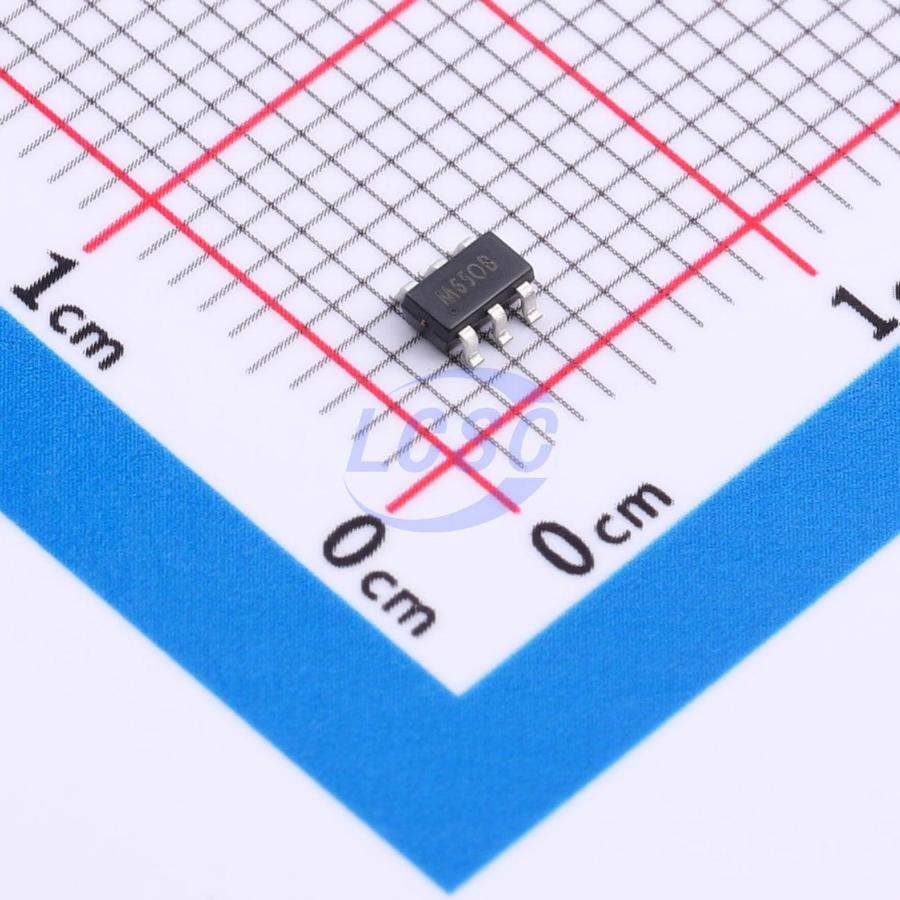

Драйвер MOSFET Н-моста от 3PEAK для управления нагрузками до 0.5 А. Работает при входном напряжении от 2.9 до 17 В, выпускается в компактном корпусе SOT-23-6. Микросхема имеет встроенные защиты для надежной работы. Применяется в системах управления IR-CUT фильтрами камер видеонаблюдения.
Технические характеристики
| MSL | MSL3 |
| Pin vm | 4 |
| ESD CDM | ±1kV |
| ЭСР HBM | ±2kV |
| Корпус | SOT-23-6 |
| Pin gnd | 2 |
| Pin in1 | 5 |
| Pin in2 | 6 |
| Тип монтажа | SMD |
| Pin out1 | 3 |
| Pin out2 | 1 |
| Кол-во выводов | 6 |
| Описание | 17V H-Bridge Driver for IR-CUT |
| Артикул | TPM16050-S6TR |
| Применение | Surveillance Cameras, E-Lock, Consumer devices, Toys |
| Uvlo rising max | 2.9V |
| Uvlo rising typ | 2.75V |
| Uvlo falling max | 2.55V |
| Uvlo falling typ | 2.4V |
| Макс. вых. ток | 0.5A |
| Макс. напр. пит. | 17V |
| Мин. напр. пит. | 2.9V |
| Пиковый выходной ток | internally limited |
| Защита | Undervoltage Lockout (UVLO), Over-Current Protection (OCP), Thermal Shutdown (TSD), Short Circuit Protection |
| Pulldown resistance | 100kΩ |
| Input low current max | 5µA |
| Input low current min | -5µA |
| Вх. низ. напр. макс. | 0.8V |
| Pwm interface support | 3.3V, 5V |
| Input high current max | 50µA |
| Вх. выс. напр. мин. | 2.2V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Transport media quantity | 3000 |
| Continuous output current | 0.5A |
| Mosfet on resistance hs ls | 0.85Ω |
| Absolute max output voltage | 18V |
| Макс. напряжение питания | 18V |
| Макс. температура перехода | 150°C |
| Макс. ток покоя | 680µA |
| Quiescent supply current typ | 450µA |
| Описание (англ.) | 17 V H‑bridge MOSFET driver in SOT‑23‑6, 0.5 A output (ideal for IR‑CUT camera control), 2.9–17 V in, with built‑in protections |
| External resistor recommended | 26.9Ω/2.5W |
| Lead temperature soldering 10s | 260°C |
| Operating ambient temperature max | 125°C |
| Operating ambient temperature min | -40°C |
| Absolute max digital input voltage | 6V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 67°C/W |
| Термосопротивление переход-среда | 129°C/W |
| Тип | TPM16050 |
