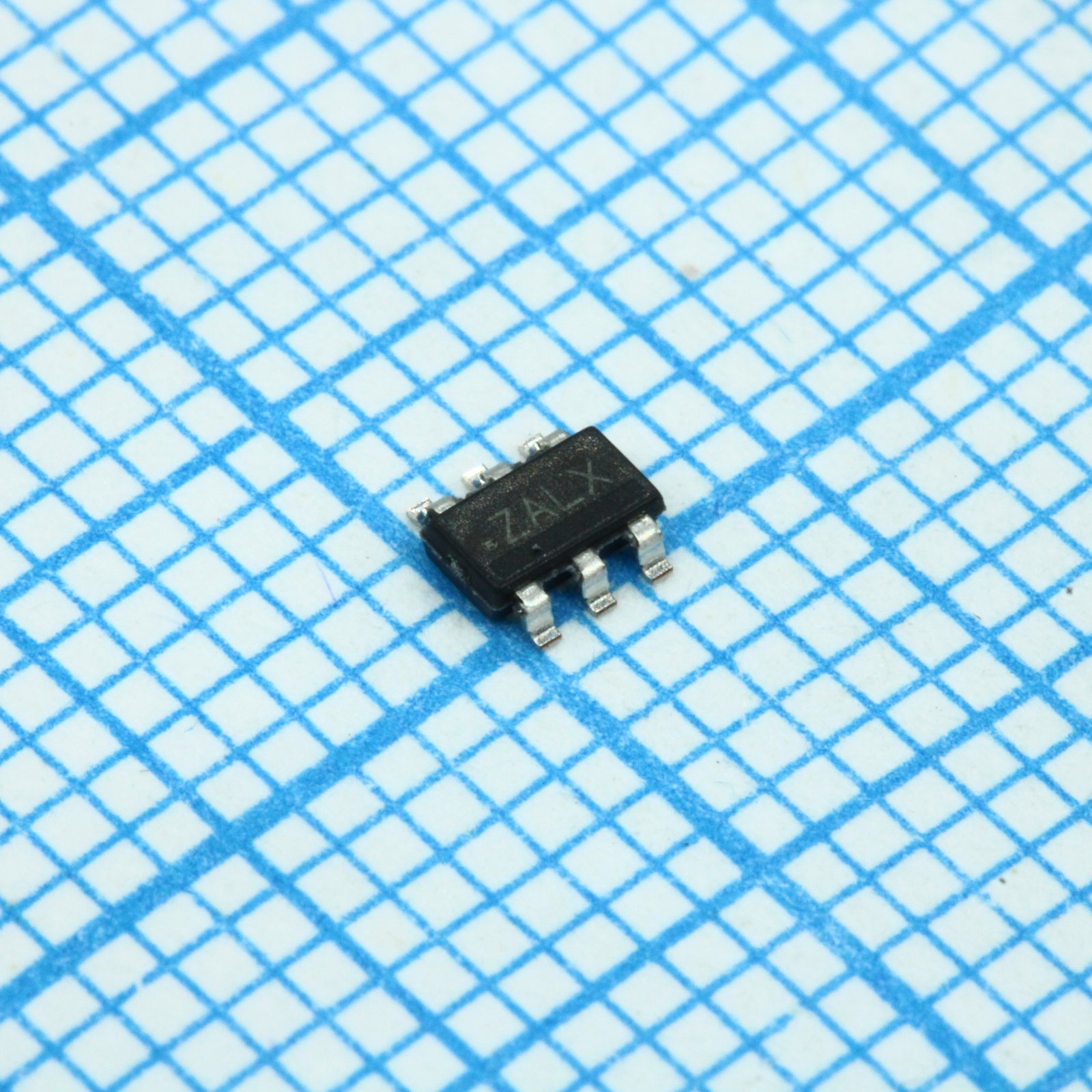

Таймер сверхнизкого энергопотребления с функцией сторожевого таймера и включением
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 752 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:902 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,78 |
| от 34 | 60,67 |
| от 67 | 56,50 |
| от 134 | 53,37 |
| от 267 | 51,04 |
Склад 12
В наличии:850 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 660 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,35 |
| от 25 | 46,26 |
| от 250 | 43,00 |
Описание
Микросхема-таймер сверхнизкого энергопотребления от Texas Instruments с функциями сторожевого таймера и включения питания. Работает в расширенном температурном диапазоне от -40 до +105 °C, выпускается в компактном корпусе TSOT23-6. Идеально подходит для автономных и батарейных устройств, систем Интернета вещей и промышленной автоматики.
Технические характеристики
| ESD CDM | ±250V |
| ЭСР HBM | ±1000V |
| Корпус | SOT-23 |
| Особенности | nano-power timer, power gating, watchdog, manual MOSFET power-on, one-shot |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Nano-Power System Timer for Power Gating |
| Артикул | TPL5110DDCR |
| Выводы корпуса | 6 |
| Output driver | DRV pin, active low for MOSFET on |
| Timer accuracy | 1% typical |
| Размер корпуса | 3.00mm x 3.00mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Input current any pin | -5mA to +5mA |
| Ток питания типовой | 35nA |
| Timer accuracy typical | 1% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Time interval range max | 7200s |
| Time interval range min | 100ms |
| Time interval selection | resistor |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Selectable time interval | 100ms to 7200s |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -65°C to 150°C |
| Absolute max input current | ±5mA |
| Макс. напряжение питания | 6V |
| Input voltage range any pin | -0.3V to VDD+0.3V |
| Описание (англ.) | TIMER MOS DRIVER/PWR ON 6-SOT |
| Supply current test condition | 2.5V |
| Absolute max input voltage max | VDD+0.3V |
| Absolute max input voltage min | -0.3V |
| Recommended operating temperature | -40°C to 105°C |
| Рабочая температура | -40В°C ~ 105В°C |
