Регистры сдвига счетчика 8 BIT SHIFT REGISTER
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
192 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:192 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,62 |
| от 6 | 131,27 |
| от 12 | 128,10 |
| от 23 | 123,29 |
| от 45 | 116,12 |
Описание
Микросхема сдвигового регистра от Texas Instruments. Управляет нагрузкой до 50 В и 250 мА на выход, работает в широком диапазоне температур от -40 до +125 °C. Выпускается в корпусе SO20W. Применяется в промышленной автоматике и системах управления мощной нагрузкой.
Технические характеристики
| Тип | 8-bit shift register with power DMOS outputs |
| R ds on | 5Ω |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |

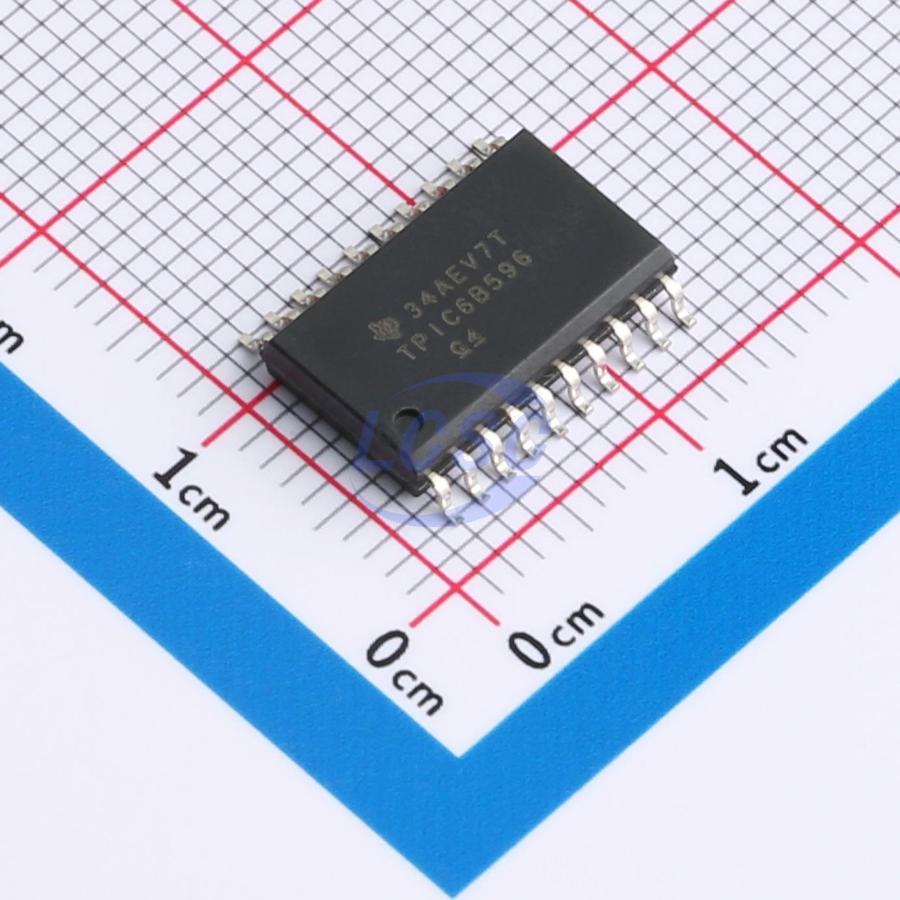

| Артикул | TPIC6B596DWR |
| Тип упаковки | SOIC-20 |
| Корпус | SO20W |
| Avalanche energy | 30mJ |
| Lead temperature | 260°C for 10 seconds |
| Лавинный ток | 500mA |
| Кол-во выходов | 8 |
| Макс. напр. пит. | 7V |
| Output clamp voltage | 50V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current limiting typical | 500mA |
| Макс. напряжение сток-исток | 50V |
| Logic input voltage range | -0.3V to 7V |
| Диап. темп. хр. | -65°C to 150°C |
| Описание (англ.) | PWR 8-BIT SHIFT REGIS 20-SOIC |
| Operating case temperature range | -40°C to 125°C |
| Peak drain current single output | 500mA |
| Pulsed drain current all outputs | 500mA |
| Pulsed source drain diode current | 1A |
| Continuous drain current per output | 150mA |
| Continuous source drain diode current | 500mA |
| Рабочая температура | -40В°C ~ 125В°C |
