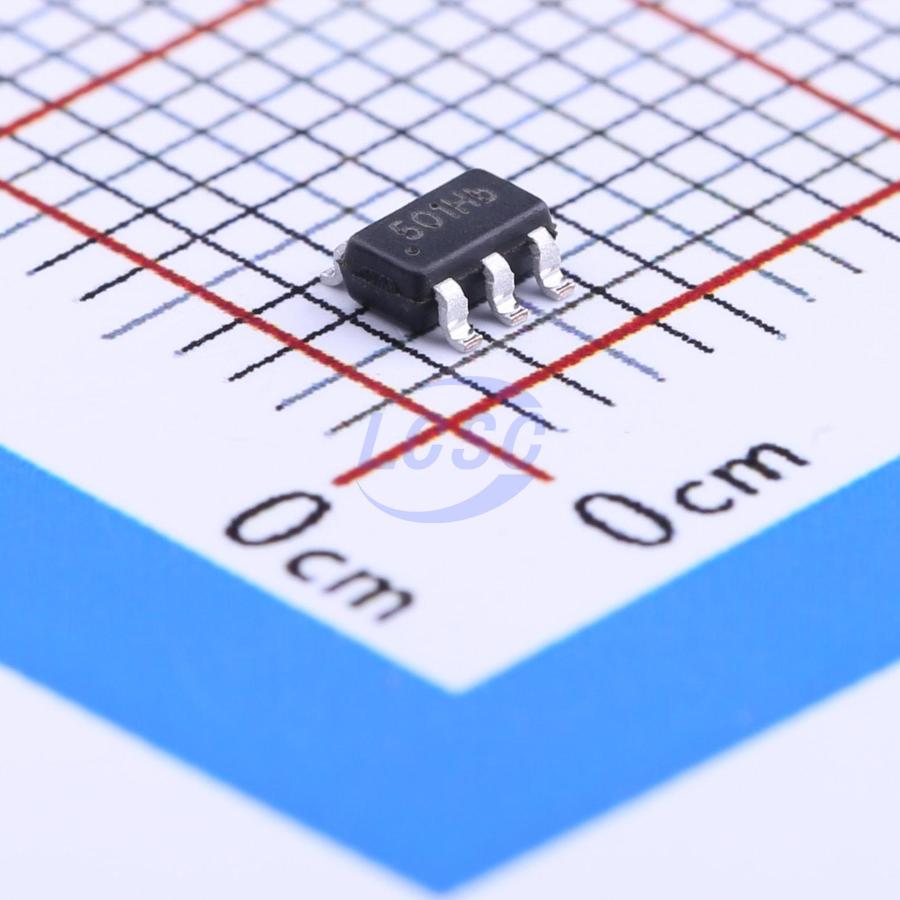

Микросхема TPH2501-TR
У поставщика
У поставщиков
13 437 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:12 343 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,14 |
| от 258 | 12,27 |
| от 438 | 11,21 |
| от 722 | 10,37 |
| от 1 211 | 9,79 |
Склад 13
В наличии:1 094 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,76 |
| от 118 | 14,97 |
| от 236 | 13,49 |
| от 472 | 12,35 |
| от 944 | 11,52 |
Описание
Микросхема TPH2501-TR от 3PEAK представляет собой высокопроизводительный операционный усилитель с Rail-to-Rail выходом. Компонент отличается низким уровнем шума и малым напряжением смещения, что делает его пригодным для прецизионных измерительных цепей. Усилитель обеспечивает широкую полосу пропускания и стабильную работу при емкостной нагрузке, востребован в системах сбора данных, активных фильтрах и портативном оборудовании.
Технические характеристики
| Тип монтажа | SMD |
| Артикул | TPH2501-TR |
| Тип упаковки | SOT23-5 |
| Корпус | SOT-23-5 |
| Количество каналов | 1 |
| Мин. коэффициент усиления без ОС | 85dB |
| Rail to rail input | Да |
| Settling time 0.1% | 25ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Rail to rail output | Да |
| Settling time 0.01% | 40ns |
| ESD HBM | 4kV |
| Unity gain bandwidth | 250MHz |
| Произведение усиления на полосу | 120MHz |
| Open loop gain typical | 110dB |
| Overload recovery time | 50ns |
| Differential gain error | 0.02% |
| Harmonic distortion 2nd | -78dBc |
| Harmonic distortion 3rd | -90dBc |
| Supply current shutdown | not applicable |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Differential phase error | 0.3° |
| Esd charged device model | 2kV |
| Макс. напряжение смещения | 500μV |
| Input bias current at 85C | 150pA |
| Input bias current at 125C | 300pA |
| Open loop output impedance | 21Ω |
| Input current noise density | 50fA/√Hz |
| Input voltage noise density | 6.5nV/√Hz |
| Closed loop output impedance | 0.01Ω |
| Типовой входной ток смещения | 0.001pA |
| Input resistance common mode | 10^13Ω || 2pF |
| Slew rate typical 3V 2V step | 160V/μs |
| Slew rate typical 5V 2V step | 180V/μs |
| Slew rate typical 5V 4V step | 200V/μs |
| Описание (англ.) | 250MHz, Precision, Rail-to-Rail I/O, CMOS Op-amps |
| Input bias current max at 27C | 3pA |
| Input capacitance common mode | 1pF |
| Input resistance differential | 10^13Ω || 2pF |
| Rise fall time 2V step 10to90 | 7ns |
| Input capacitance differential | 2.7pF |
| Input offset voltage drift max | 2μV/°C |
| Output swing from rail low max | 30mV |
| КСС мин. | 65dB |
| Раб. температура макс. | 125°C |
| Раб. темп. мин. | -40°C |
| Output swing from rail high max | 30mV |
| Power supply rejection ratio min | 80dB |
| Rise fall time 200mV step 10to90 | 2ns |
| Bandwidth for 0.1dB gain flatness | 25MHz |
| Input bias current typical at 27C | 0.3pA |
| Input offset voltage drift typical | 1μV/°C |
| Output swing from rail low typical | 2mV |
| Common mode input voltage range max | V+ +0.1V |
| Common mode input voltage range min | V- -0.1V |
| Тип. КОСС | 85dB |
| Output swing from rail high typical | 2mV |
| Quiescent current per amplifier max | 7.5mA |
| Тепл. сопр. переход-корпус | 81°C/W |
| Power supply rejection ratio typical | 120dB |
| Output short circuit current sink max | 160mA |
| Термосопротивление переход-среда | 250°C/W |
| Output short circuit current source max | 290mA |
| Quiescent current per amplifier typical | 6.5mA |
| Output short circuit current sink typical | 100mA |
| Output short circuit current source typical | 100mA |
