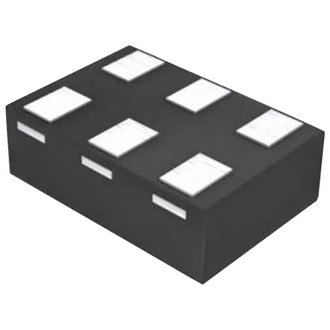

ДИОДЫ TPD4S012DRYR, Защита от ЭМП 4-канальная с ограничением Texas Instruments, корпус SON-6
У поставщика
ПроизводительTexas Instruments
КатегорияСупрессоры
У поставщиков
3 754 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:1 764 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,34 |
| от 179 | 34,57 |
| от 357 | 32,72 |
| от 713 | 31,08 |
| от 1 425 | 29,99 |
Склад 12
В наличии:1 100 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,05 |
| от 100 | 24,25 |
Склад 15
В наличии:890 шт
Срок поставки: до 10 дн.
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 15 | 21,21 |
Описание
TPD4S012DRYR от Texas Instruments — это 4-канальный диодный ограничитель для защиты от электростатических разрядов (ЭМП). Компонент выполнен в компактном корпусе SON-6 и предназначен для подавления переходных напряжений на высокоскоростных линиях передачи данных. Обеспечивает надёжную защиту входов/выходов портативных устройств и интерфейсов от перенапряжений без искажения сигнала.
Технические характеристики
| Контактов | 6 |
| Тип | TVS диодная сборка |
| Ток | 5 А |
| Тип монтажа | SMD |
| Скорость передачи данных | >480Mbps |
| Тип упаковки | SON |
| Корпус | SON-6 |
| Монтаж | SMD |
| Capacitance io | 0.8pF typ, 1pF max at 2.5V |
| Capacitance vbus | 11pF typ, 15pF max at 5V |
| Power peak pulse | 60W |
| Размер корпуса | 1.45mm x 1.00mm |
| Current leakage io | 0.1μA typ, 0.5μA max at 2.5V |
| Current leakage vbus | 0.1μA typ, 0.5μA max at 19V |
| Voltage breakdown io | 6V min, 9V typ |
| Voltage forward diode | 0.6V min, 0.8V typ, 0.95V max at 8mA |
| Voltage breakdown vbus | 20V min, 24V typ |
| Voltage tolerance vbus | -0.3V to 20V |
| Voltage absolute max io | 6V |
| Current peak pulse surge | 3A |
| Esd air gap discharge io | ±10kV |
| Esd contact discharge io | ±10kV |
| Voltage operating io max | 5.5V |
| Диап. темп. хр. | -65°C to 125°C |
| Voltage absolute max vbus | 20V |
| Esd air gap discharge vbus | ±9kV |
| Esd contact discharge vbus | ±10kV |
| Voltage operating vbus max | 15V |
| Dynamic resistance negative | 1Ω at 1A |
| Dynamic resistance positive | 1.2Ω at 1.5A |
| Диап. раб. темп. | -40°C to 85°C |
| Кол-во контактов | 4 |
| Напряжение пробоя | 6.5 В |
| Рабочее напряжение | 5.5 В |
| Термосопротивление кристалл-плата | 343.7°C/W |
| Термосопротивление переход-среда | 461.3°C/W |
| Thermal resistance junction to case top | 219.6°C/W |
| Напряжение ограничения | 10 В |
